| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNE6803C |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |

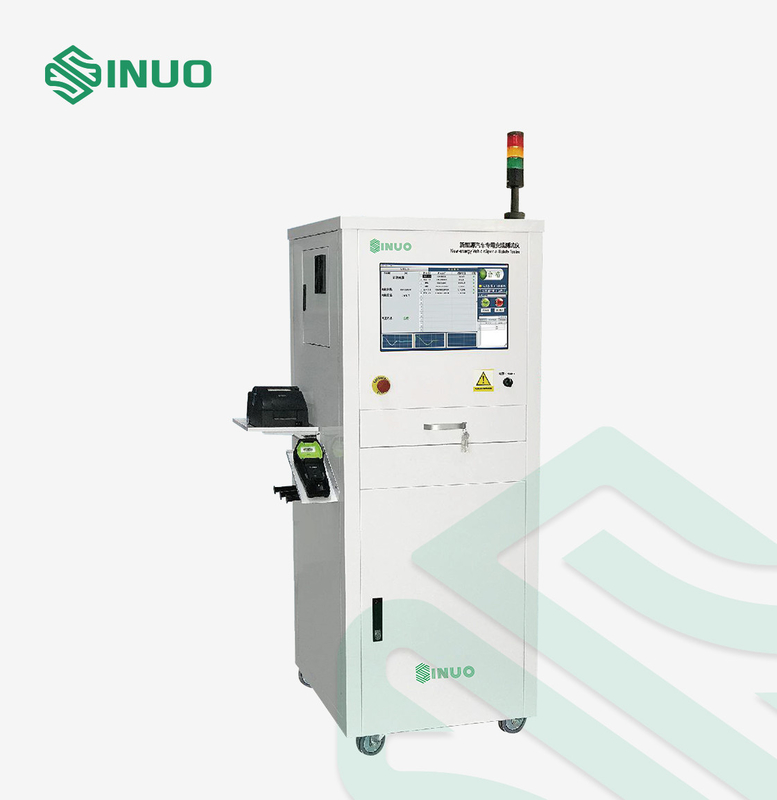

ISO 6469 รถยนต์ไฟฟ้าระบบทดสอบความต้านทานฉนวนพิเศษ
การปฏิบัติตามมาตรฐานและข้อ
ISO 6469-1:2019 ยานพาหนะสำหรับถนนที่ขับเคลื่อนด้วยไฟฟ้า — ข้อกำหนดด้านความปลอดภัย — ส่วนที่ 1: ระบบกักเก็บพลังงานแบบชาร์จซ้ำได้ (RESS)
IEC 62196:2020 ปลั๊ก เต้ารับ คอนเนคเตอร์รถยนต์ และทางเข้ารถยนต์-การชาร์จแบบนำไฟฟ้าของรถยนต์ไฟฟ้า
GB 7258-2017 เงื่อนไขทางเทคนิคด้านความปลอดภัยสำหรับการใช้งานยานยนต์
...
ภาพรวมอุปกรณ์
เนื่องจากข้อดีของการประหยัดพลังงานและรักษาสิ่งแวดล้อม รถยนต์ไฟฟ้าพลังงานใหม่จึงค่อยๆ กลายเป็นที่นิยมในชีวิตและกลายเป็นเรื่องธรรมดามากขึ้นเรื่อยๆเมื่อเทียบกับรถยนต์สันดาปภายในแบบดั้งเดิม รถยนต์ไฟฟ้าใช้ระบบขับเคลื่อนไฟฟ้าที่มีไฟฟ้าแรงสูงอยู่ภายใน และการมีแรงดันสูงจะเกี่ยวข้องกับการประเมินประสิทธิภาพของฉนวนโดยรวม โดยเฉพาะอย่างยิ่งเมื่ออายุการใช้งานของรถยนต์เพิ่มขึ้น การสั่นสะเทือนในการทำงานของระบบ อุณหภูมิ ความชื้นและการเปลี่ยนแปลงของสิ่งแวดล้อมอื่น ๆ ภายใต้สถานการณ์อาจทำให้ประสิทธิภาพของฉนวนโดยรวมลดลงการเปลี่ยนแปลงดังกล่าวจะเป็นอันตรายต่อความปลอดภัยของผู้ใช้และส่งผลต่อการทำงานของรถดังนั้น ฟังก์ชันการตรวจจับฉนวนจึงเป็นหน้าที่ที่สำคัญมากสำหรับรถยนต์ทั้งคัน
โครงการด้านเทคนิค
| โครงการทดสอบ | แนว | ความแม่นยำพื้นฐาน |
| การทดสอบความต้านทานฉนวน | 1000V/10GΩ | ±5% |
| การทดสอบฉนวนรถยนต์ | 0.20-100.00MΩ | ±5% |
| การตรวจสอบฟังก์ชันการตรวจจับฉนวน | เพื่อตรวจสอบว่าฟังก์ชันการตรวจจับฉนวนเป็นปกติหรือไม่ | / |
1. ความต้านทานฉนวนของช่องเสียบการชาร์จ
ไม่ว่าความต้านทานของฉนวนระหว่างขั้วสายเฟสของซ็อกเก็ตการชาร์จ AC ของรถยนต์หรือขั้วบวกและขั้วลบของซ็อกเก็ตการชาร์จ DC และแพลตฟอร์มไฟฟ้าสามารถตอบสนองความต้องการหรือไม่
2. การทดสอบความต้านทานฉนวนของยานพาหนะ
มันถูกใช้เพื่อตรวจสอบว่าค่าความต้านทานฉนวนของระดับรถสามารถตอบสนองความต้องการได้หรือไม่และแบ่งออกเป็นความต้านทานฉนวนของวงจรที่มีแหล่งจ่ายไฟแรงดันระดับ B และความต้านทานของฉนวนของโหลดแรงดันระดับ B โดยไม่ต้อง แหล่งจ่ายไฟ
3. การตรวจสอบฟังก์ชันการตรวจจับฉนวน
รถมีฟังก์ชันตรวจจับความต้านทานของฉนวน ซึ่งใช้เพื่อตรวจจับว่ารถสามารถส่งสัญญาณเตือนภัยไปยังผู้ขับขี่ได้หรือไม่เมื่อฉนวนของรถทำงานล้มเหลว
หน้าที่หลัก
1. มัลติฟังก์ชั่น: รวมถึงการทดสอบการปรับสมดุลที่อาจเกิดขึ้น, ความต้านทานของฉนวนของช่องเสียบการชาร์จ, ความต้านทานของฉนวนรถยนต์, การตรวจสอบฟังก์ชั่นการตรวจจับฉนวน, การทดสอบการมีเพศสัมพันธ์ความจุ, ความต้านทานฉนวนของโหลดพลังงาน, แรงดันไฟฟ้า AC ที่ทนต่อ, DC ทนต่อแรงดันและการทดสอบกระแสไฟรั่วเป็นต้น
2. หน้าจอแสดงผล: ใช้หน้าจอ LCD สีจริงขนาด 21.5 นิ้ว และมองเห็นอินเทอร์เฟซของกระบวนการทดสอบ ซึ่งสะดวกต่อการสังเกตและตัดสิน
3. แพลตฟอร์มเปิด: ติดตั้งฟังก์ชันแก้ไขโปรแกรมทดสอบ ฟังก์ชันแก้ไขโครงการทดสอบ ฟังก์ชันแก้ไขและพิมพ์รายงานทดสอบ ฟังก์ชันการตั้งค่าการอนุญาตผู้ใช้ ฯลฯ
4. ฟังก์ชั่นสแกนโค้ด: สามารถบันทึกหมายเลข VIN ของรถ หมายเลข VSN และหมายเลขอุปกรณ์เสริมหลัก และเชื่อมโยงบาร์โค้ดโดยอัตโนมัติเพื่อพิมพ์รายงานการทดสอบหลังจากการทดสอบเสร็จสิ้น
5.การจัดการสิทธิ์: การตั้งค่าการอนุญาตหลายระดับซึ่งสะดวกสำหรับการจัดการ
6. การจัดการข้อมูล: จัดการข้อมูลต่างๆ ปกป้องความสมบูรณ์และความปลอดภัยของข้อมูล และมีฟังก์ชันต่างๆ เช่น การสืบค้นและการส่งออก เพื่อตอบสนองความต้องการการจัดการข้อมูลของสายการผลิต
7. การป้องกันความปลอดภัย: การป้องกันกระแสเกิน, การป้องกันแรงดันเกิน, การป้องกันแรงดันไฟต่ำ, การป้องกันกระแสไฟรั่วและการป้องกันฉุกเฉิน ฯลฯ
8. ข้อมูลขนาดใหญ่: รองรับการจัดเก็บและวิเคราะห์ข้อมูลขนาดใหญ่การเชื่อมต่อระบบ MES เป็นต้น
9. การเริ่มต้นที่ยืดหยุ่น: รองรับวิธีการเริ่มต้นหลายวิธี เช่น การเริ่มต้นรหัสสแกน ปุ่มเริ่มต้น การเริ่มต้นระยะไกล ฯลฯ
คุณสมบัติหลัก
| มาตรฐานที่ใช้: | ISO 6469, IEC 62196 เป็นต้น |
| ทดสอบความแม่นยำ | ความแม่นยำพื้นฐาน 5% |
| ความปลอดภัย | การทดสอบมีฟังก์ชันการเพิ่มขึ้นช้าและการลดลงช้า (สามารถตั้งเวลาได้) เพื่อให้แน่ใจว่าโหลดที่ทดสอบจะไม่ได้รับผลกระทบในช่วงเวลาวิกฤต และปลอดภัยกว่า |
| หลายทางเลือกสำหรับการชาร์จปืน | สนับสนุนปืนชาร์จ AC, การทดสอบปืนชาร์จ DC |
| การเพิ่มประสิทธิภาพโครงสร้าง | การรวมมาตรฐานและการปรับแต่งเข้าด้วยกัน ความสามารถในการปรับขนาดและความปลอดภัยได้รับการพัฒนาพร้อมกัน โครงสร้างเรียบง่าย และตรรกะที่ชัดเจน |
| การบังคับใช้ที่แข็งแกร่ง | วิธีการแขวนที่หลากหลาย ได้แก่ รถเข็นแบบแขวน รถเข็นประกอบ ราวแขวน ราวแขวนแบบคานยื่น ฯลฯ |
| สติปัญญาสูง | รายการทั้งหมดไม่จำเป็นต้องเชื่อมต่อกับสายวัดซ้ำ ๆ และการทดสอบทั้งหมดสามารถทำได้ในการเชื่อมต่อเดียว |
| โมดูลาร์ | การออกแบบสถาปัตยกรรมระบบเป็นแบบแยกส่วนและยืดหยุ่นได้ ระบบอัปเดตและขยายได้ง่าย ดูแลรักษาและอัปเกรดได้ง่าย |
| การปรับแต่งที่ยืดหยุ่น | ตามความต้องการของลูกค้า ให้การพัฒนาและการออกแบบที่กำหนดเองของแพลตฟอร์มอุตสาหกรรม เช่น ไฟเปิดประตูอัตโนมัติ การกระจายความร้อนของเครื่องปรับอากาศ |
| การก่อสร้างเว็บไซต์ | การจัดการการก่อสร้างโครงการ ความรู้ในการติดตั้ง การดีบักอุปกรณ์ ฯลฯ |
การกำหนดค่าหลัก
| พาวเวอร์ซัพพลาย | 220V±10%, 50Hz±5% |
| ข้อกำหนดด้านสภาพแวดล้อมในการทำงาน | 0-45 ℃, ≤85% |
| การกำหนดค่าระบบ | คอมพิวเตอร์อุตสาหกรรมระดับสูง + จอ LCD สีจริงขนาด 21.5 นิ้ว |
| เครื่องสำรองไฟ UPS | |
| ปืนสแกนสองมิติไร้สายหนึ่งมิติ | |
| เครื่องพิมพ์สติกเกอร์และใบเสร็จรับเงิน | |
| อินเทอร์เฟซ PLC, อินเทอร์เฟซ USB, อินเทอร์เฟซเครือข่าย, อินเทอร์เฟซสัญญาณไฟเตือน, อินเทอร์เฟซสวิตช์เท้า, อินเทอร์เฟซเครื่องพิมพ์, อินเทอร์เฟซปืนบาร์โค้ด | |
| การป้องกันความปลอดภัย | อุปกรณ์ไม่เริ่มการตรวจจับไฟฟ้าแรงสูงหากไม่ได้เสียบปลั๊กปืนชาร์จถอดปลั๊กปืนชาร์จในสถานะการตรวจจับ อุปกรณ์ควรตอบสนองทันเวลาเพื่อตัดแหล่งจ่ายไฟไปยังซ็อกเก็ต |
