| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN5516 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด / ไตรมาส |

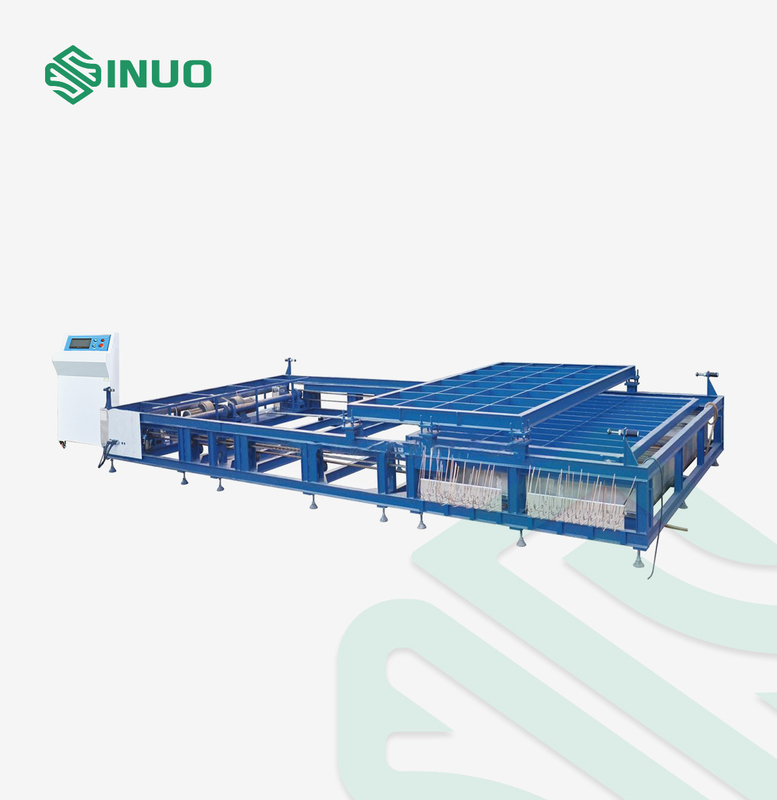

UL 2580 ชุดแบตเตอรี่รถยนต์ไฟฟ้าอุปกรณ์ทดสอบการสัมผัสกับไฟภายนอก
การปฏิบัติตามมาตรฐานและข้อ
อุปกรณ์ทดสอบการสัมผัสไฟภายนอกของชุดแบตเตอรี่ตรงตามข้อกำหนดของ UL 2580 ข้อ 42, ECE R100 ภาคผนวก 8E เป็นต้น
พารามิเตอร์ทางเทคนิค
| หมายเลขผลิตภัณฑ์ | SN5516-2500 | SN5516-3000 | |
| พื้นที่ทดสอบ | W1500xD2500xH800 มม. | W2000xD3000xH1000 มม. | |
| ขนาดโฮสต์ | W7500xD3700xH960 มม. | W8500xD4200xH960 มม. | |
| ขนาดแร็คมือถือ | W1500xD3000 มม. | W2200xD3200 มม. | |
| แบกภาระ | 1000KG, (2000KG, 3000KG ปรับแต่งได้) | ||
| ชั้นวางมือถือความเร็วในการเคลื่อนที่ | 6000mm/min (ปรับความเร็วได้) | ||
| แผ่นกั้นทนไฟความเร็วในการเคลื่อนที่ | 6000mm/min (ปรับความเร็วได้) | ||
| ระบบควบคุม | การปรับระยะใกล้ PLC + หน้าจอสัมผัสรวมกับรีโมทคอนโทรลของคอมพิวเตอร์ | ||
| วิธีการจุดไฟ | ระบบจุดระเบิดด้วยแรงดันสูงอัตโนมัติ (รีโมทคอนโทรล) | ||
| ตารางการเผาไหม้ถึงระยะทางระดับน้ำมัน | ระยะห่างระหว่างระดับน้ำมันเบนซินกับวัตถุทดสอบสามารถปรับได้ภายในช่วง 450 ซม. ~ 550 มม. และค่าเริ่มต้นคือ 500 มม.ด้านล่างของแผ่นน้ำมันเต็มไปด้วยน้ำ | ||
| ขนาดอิฐทนไฟ | ได้มาตรฐาน ECER100 อิฐทนไฟขนาด 240mm*120m*70mm | ||
| ขนาดจานน้ำมัน | มีแผ่นน้ำมันเบนซิน 3 แผ่น และสามารถเปลี่ยนแผ่นน้ำมันเบนซินที่มีขนาดต่างกันได้ตามขนาดของแบตเตอรี่การดำเนินการเป็นเรื่องง่ายความสูงของจานน้ำมันไม่เกิน 8 ซม. จากพื้นผิวน้ำมันเบนซิน | ||
| แหล่งจ่ายไฟ | AC 380V, 7KW หรือตรงกับข้อกำหนดด้านแหล่งจ่ายไฟของไซต์ของลูกค้า | AC 380V, 8KW หรือตรงกับข้อกำหนดด้านแหล่งจ่ายไฟของไซต์ของลูกค้า | |
| น้ำหนักอุปกรณ์ | 3.5t | 4t | |
| ข้อกำหนดอื่น ๆ | สามารถปรับพื้นที่จุดระเบิดของจานน้ำมันได้ตามความต้องการ | ||
| เติมน้ำมันอัตโนมัติ | |||
| รีโมทคอนโทรล การจุดระเบิดด้วยไฟฟ้าตามข้อกำหนดการทดสอบ | |||
| ระบบกล้องวงจรปิด ระบบไฟส่องสว่าง | |||
ภาพรวมอุปกรณ์
1. ข้อกำหนดในการทดสอบมาตรฐานที่เกี่ยวข้อง
1.1 อุปกรณ์ทดสอบการสัมผัสไฟภายนอกของชุดแบตเตอรี่ตรงตามข้อกำหนดของ UL 2580 ข้อ 42, ECE R100 ภาคผนวก 8E เป็นต้น วัตถุทดสอบคือชุดหรือระบบของแบตเตอรี่รถยนต์ไฟฟ้าที่ใช้บนถนน
1.2 อุณหภูมิสภาพแวดล้อมการทดสอบสูงกว่า 0 ℃ ความเร็วลมไม่เกิน 2.5 กม./ชม. และข้อกำหนด SOC ของก้อนแบตเตอรี่สูงกว่า 50%
1.3 ในการทดสอบ ขนาดของจานแบนที่บรรจุน้ำมันเบนซินเกินขนาดแนวนอนของวัตถุทดสอบ 20 ซม. แต่ไม่เกิน 50 ซม.ความสูงของกระทะไม่ควรสูงกว่าผิวน้ำมันเกิน 8 ซม.วัตถุทดสอบควรอยู่ตรงกลางระยะห่างระหว่างระดับน้ำมันเบนซินกับก้นของวัตถุทดสอบตั้งไว้ที่ 50 ซม.เติมน้ำด้านล่างของกระทะแผนผังของไฟภายนอกแสดงในรูป:
1.4 ขั้นตอนแรก: การอุ่นเครื่องจุดไฟน้ำมันเบนซินให้ห่างจากวัตถุทดสอบอย่างน้อย 3 เมตร และหลังจากอุ่นเครื่อง 60 วินาที ให้วางถาดรองน้ำมันไว้ใต้อุปกรณ์ที่ทดสอบหากจานน้ำมันแบนใหญ่เกินกว่าจะเคลื่อนที่ได้ ให้ย้ายวัตถุทดสอบแล้วยืน
1.5 ขั้นตอนที่สอง: การเผาไหม้โดยตรงตัวแบบทดสอบถูกเปลวไฟโดยตรงเป็นเวลา 70 วินาที
1.6 ขั้นตอนที่สาม: การเผาไหม้ทางอ้อมใส่แผ่นกั้นทนไฟบนกระทะน้ำมันทดสอบวิชาทดสอบในสถานะนี้เป็นเวลา 60 วินาทีหรือตามข้อตกลงร่วมกัน ให้สัมผัสเปลวไฟโดยตรงเป็นเวลา 60 วินาทีแผ่นไม้ทนไฟทำจากอิฐทนไฟมาตรฐานขนาดตาข่ายเฉพาะแสดงในรูปด้านล่างนอกจากนี้ยังสามารถทำจากวัสดุทนไฟตามขนาดนี้
ทนไฟ: (Seger-Kegel) SK 30
องค์ประกอบ A12O3: 30-33%
ความพรุน (Po): ปริมาณ 20-22%
ความหนาแน่น: 1900-2000kg/m3
พื้นที่รูที่มีประสิทธิภาพ: 44.18%
1.7 ขั้นตอนที่สี่: ออกจากแหล่งกำเนิดไฟถอดจานน้ำมันเบนซินหรือตัวอย่างออก แล้วสังเกตเป็นเวลา 2 ชั่วโมงหรืออุณหภูมิพื้นผิวของตัวอย่างลดลงต่ำกว่า 45 ℃
