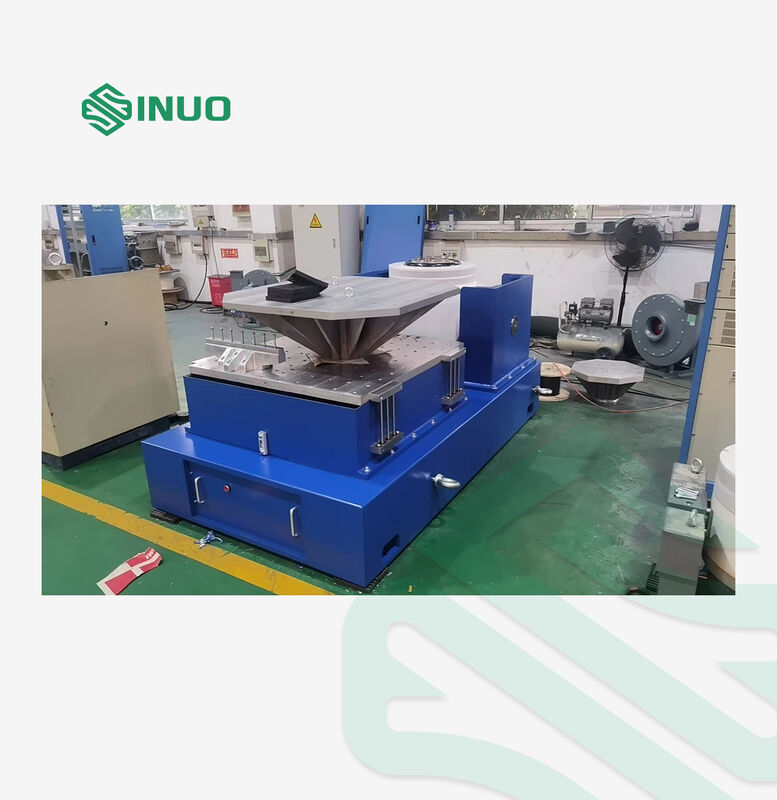

เครื่องทดสอบการสั่นสะเทือนแบบสุ่ม ASTM D 4728 พร้อมแรง 1000 กก.f

โครงการ

คําแนะนําการตั้งค่า

Qty

ร่างโต๊ะสั่น

VG1000-76 เครื่องกําเนิดการตื่นเต้นทางแม่เหล็กไฟฟ้า

1 SET

อุปกรณ์ควบคุมการตั้งกลางอัตโนมัติสําหรับการเคลื่อนย้ายโค้ล

1 SET

พัดลมเย็น BL-1000 (รวมกับเครื่องเงียบเสียง)

1 SET

VT60 ตารางขยายตั้ง (600 × 600 มม.)

1 SET

HG60 ภาพสไลด์หนังน้ํามันแนวราบ (600 × 600 มม.)

1 SET

เครื่องเสริมพลังงานสลับดิจิตอล

SA103 เครื่องเสริมพลังงาน (รวมระบบไฟฟ้าสนามแม่เหล็ก)

1 SET

ระบบป้องกันเซอร์โว

1 SET

พลังงานไฟฟ้ากระตุ้น

1 SET

เครื่องควบคุมการสั่นสะเทือนดิจิตอล

เครื่องควบคุมสั่น VCSusb-2 ดิจิตอล

(รวมถึงโปรแกรมและฟังก์ชันการใช้งาน)

2 SET

เครื่องวัดความเร็ว (รวมสาย BNC-M5 ความยาว 7 เมตรที่มีเสียงเสียงต่ํา)

2 PCS

ซีดีการติดตั้งโปรแกรมควบคุม

1 SET

คอมพิวเตอร์ควบคุม

1 SET

VG1000-76 ปริมาตรของเครื่องกําเนิดการตื่นเต้นทางแม่เหล็กไฟฟ้า

พลังกระตุ้นไซนูโซอิดสูงสุด

1000Kg.f สูงสุด

แรงกระตุ้นสุ่มสูงสุด

1000Kg.f r.ms

พลังกระตุ้นแรงกระแทกสูงสุด

สูงสุด 2000Kg.f

ระยะความถี่

1 หมื่นสองแสนเฮร์ซ

ความยืดหยุ่นสูงสุด

76 mm p-p

ความเร็วสูงสุด

1.8 m/s

ความเร่งสูงสุด

82G (800 m/s)²)

ความสัมพันธ์ระหว่างภาระสูงสุดและความเร่ง: F=M.A (ไซน์)

5G

10G

20G

30G

188 กิโลกรัม

88 กิโลกรัม

38 กิโลกรัม

21 กิโลกรัม

ความถี่สะท้อนลําดับแรก

3200 Hz ± 5%

ภาระประโยชน์ M1+M2

300 กิโลกรัม

ความถี่ในการแยกความสั่น

2.5 Hz

กว้างโค้ลเคลื่อนที่

Ф240 มม.

น้ําหนักของโค้ลเคลื่อน

14 กิโลกรัม

นามเฉพาะจังหวะ

350.N.M

สกรูบนโต๊ะ

16 × M10

การรั่วไหลของไหล

< 10 กาซ

กระแสเฉพาะทางที่อนุญาต

300N.m

ขนาดของอุปกรณ์

945mm × 720mm × 784mm

น้ําหนักของอุปกรณ์

1000 กก

LA-12K เครื่องขยายกําลังการสลับดิจิตอล

พลังการออก

12KVA

ความดันการออก

100V

กระแสออก

120A

ประสิทธิภาพของเครื่องขยายเสียง

≥ 90%

การบิดเบือนฮาร์มอนิกรวม (THD)

< 1.0%

ระดับเปิด/ปิด

58KHz

การแก้ไขปัจจุบัน

0.1A

SNR

≥65dB

Nหนองหญ้า

≤ 70dB

ระดับความไม่สมดุลของการปรับระดับกระแสปาเลนเลล

≤ 3%

ปัจจุบันปัจจุบัน

≥3σ

Fการตอบสนอง

DC-5000Hz ±3dB

10-3000Hz ± 1dB

IF กําไร

≥ 80

ความมั่นคงของ DC

< 0.1%

ขนาดของเครื่องขยายเสียง

650mmL × 920mmD × 1700mmH

น้ําหนัก

400 กิโลกรัม

ระบบป้องกันเซอร์โว

หน้าที่

อุณหภูมิ ความดันลม ความเคลื่อนไหวเกินความจืดเกินความจืดเกินความจืดเกินความจืดต่ําในทางเข้า ความผิดพลาดภายนอก การควบคุมไฟฟ้า ความผิดพลาดทางลักษณะ การสูญเสียระยะทางในทางเข้า

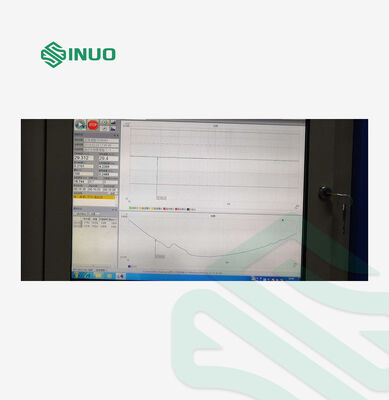

เครื่องควบคุมการสั่นสะเทือนดิจิตอล VCSusb-2

การตั้งค่าฮาร์ดแวร์

2 ช่องทางเข้าพร้อมกัน 1 ช่องทางออก

โมดูลฟังก์ชันควบคุม

ซีนส์,สุ่ม

คอมพิวเตอร์ควบคุม

ACER PC ((i3-3.6GHz CPU 8GB 1TB 1000Mbps Ethernet port และ 4 USB port / Microsoft Windows 10/8 OS)

แนะนํา Microsoft Word / Excel และ Adobe Acrobat เป็นผู้แก้ไขรายงานการทดสอบ (ตัวเลือก)

โปรแกรม

การทํางานภาษาจีน/ภาษาอังกฤษ การวิเคราะห์ระดับเวลาและระดับความถี่ แหล่งสัญญาณ การวิเคราะห์การสกัดความถี่ sinus เป็นต้น สามารถสร้างรายงานการทดสอบ WORD ได้โดยอัตโนมัติเก็บสัญญาณและข้อมูล, และกําหนดค่าทดสอบและการวิเคราะห์ฟังก์ชัน

เครื่องเร่งระบบ

รูปแบบ: LAB24110

ระยะความถี่: 1-5000Hz

ความรู้สึก: 30 +/- 10% pC/g

ระยะอุณหภูมิ: -40°C ถึง 160°C

ประกอบด้วย 2PCS 7M ยาว PVC "BNC-M5" สายเสียงต่ํา

VT60 โต๊ะขยายตั้ง

วัสดุ

โลหะเหล็กมะนีเซียมผิวแข็ง

ขนาดตาราง

600mm × 600mm × 200mm

ช่องติด

M10 ชิ้นกล่องสกรูจากสแตนเลส ทนทานและทนทานการสกัด

อัตราการใช้งานสูงสุด

2000 Hz

น้ําหนัก

55 กิโลกรัม

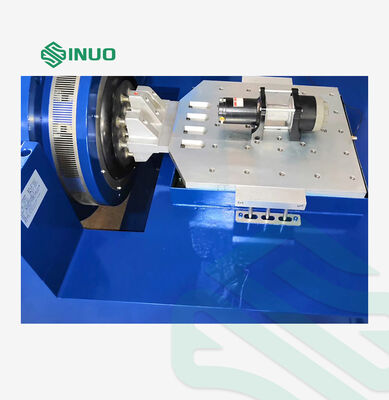

HG60 โต๊ะเลื่อนหนังน้ํามันแนวราบ

วัสดุ

โลหะเหล็กมะนีเซียมผิวแข็ง

ขนาดตาราง

600 × 600

ช่องติด

M10 ชิ้นกล่องสกรูจากสแตนเลส ทนทานและทนทานการสกัด

อัตราการใช้งานสูงสุด

2000 Hz

น้ําหนัก

55 กิโลกรัม

BL 1000 พัดลมเย็น

พลังงานของพัดลม

4KW (5HP)

ความดันอากาศ

0.0034 Mpa

อัตราการไหล

0.33 m/s3

ความต้องการไฟฟ้า

พลังงานไฟฟ้า

AC 3 ขั้นตอน 380V/50Hz 22 KW

ความต้องการของอากาศกด

0.7Mpa

อุณหภูมิห้องทดสอบ

0 ~ 40 °C

ความชื้นห้องทดสอบ

0-85% ไม่มีการดึงดูด
