| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNQC1002H |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 1 ชุด/เดือน |

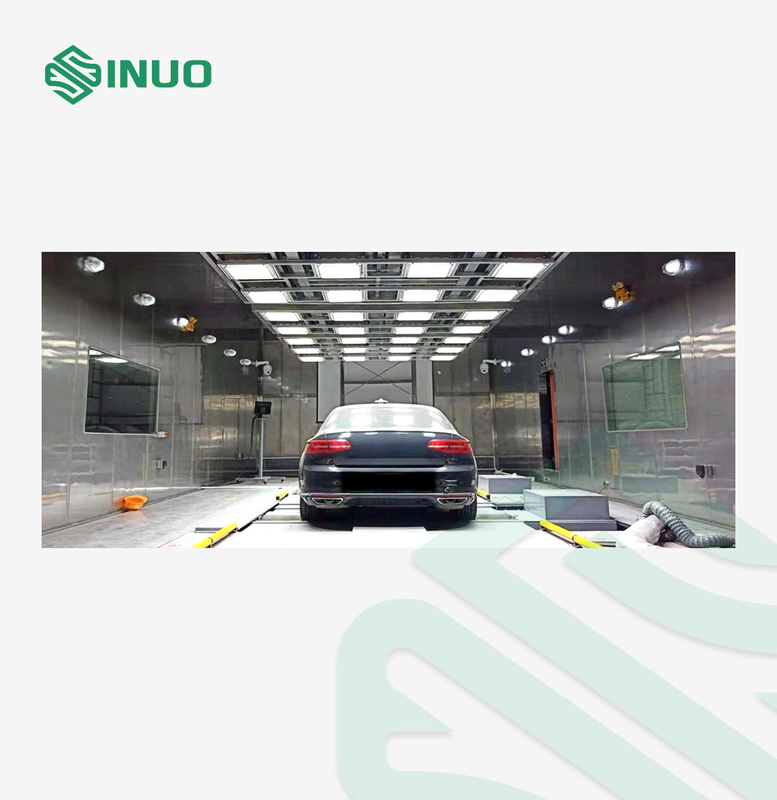

ห้องทดสอบหลอดฮาโลเจนหลอดฮาโลเจนสำหรับรถยนต์ไฟฟ้า DIN 75220
การปฏิบัติตามมาตรฐานและข้อ
DIN 75220: “ส่วนประกอบรถยนต์ที่เสื่อมสภาพในหน่วยจำลองพลังงานแสงอาทิตย์”
ISO9060:2007 “พลังงานแสงอาทิตย์ - ข้อกำหนดและการจำแนกประเภทของเครื่องมือสำหรับการวัดรังสีดวงอาทิตย์ครึ่งซีกและแสงอาทิตย์โดยตรง”
ISO 12097-2: "ยานพาหนะทางถนน - ส่วนประกอบถุงลมนิรภัย - ส่วนที่ 2: การทดสอบโมดูลถุงลมนิรภัย"
พารามิเตอร์ทางเทคนิค
| ขนาดการทำงาน: D×W×H | 2500×2500×2500MM | ||
| ขนาดภายนอก: D×W×H | 4100X3100X3000MM | ||
| กำลังไฟฟ้า (กิโลวัตต์) | 13KW | ||
| ประสิทธิภาพ | ช่วงอุณหภูมิ | อุณหภูมิห้องทำงาน: -30 ℃ ～ 85 ℃ (รอบมืด) | |
| ช่วงความชื้น | 1. รอบการส่องสว่าง: 10 ～ 60% RH 2. ช่วงความชื้นของวัฏจักรมืด: สูงถึง 100% 3. ความถูกต้องของความชื้น: ≤ ± 5% |
||
| ความยาวคลื่นสเปกตรัม | ตัวเลือก 290-2450nm | ||
| ความเข้มของการแผ่รังสีของหลอดไฟ | 1050W/m2ความแม่นยำ≦±0.01W/m2 | ||
| หลอดไฟหลอด | 2.5KW (หลอดฮาโลเจนโลหะฮาโลเจนที่ระบายความร้อนด้วยอากาศเต็มรูปแบบ) X 4 | ||
| กำลังไฟรวมของหลอดไฟ | 10KW อายุการใช้งาน: 1,000 ชั่วโมง | ||
| อุณหภูมิกระดานดำ | ช่วงการควบคุม BST: 80 ℃ (ปรับได้) ช่วงการควบคุม BPT: 80 ℃ (ปรับได้) |
||
| ระยะทางจาก Arc Center ไปยัง Sample | 1200 มม. พื้นที่รับแสงที่มีประสิทธิภาพ≥ 3000cm2 | ||
| ชั้นวางตัวอย่าง | 1200X1200MM | ||
| ช่วงความแม่นยำ | การตั้งค่า / ความถูกต้องของตัวบ่งชี้: อุณหภูมิ 0.1 ℃, ความชื้น 1% RH | ||
| เซ็นเซอร์อุณหภูมิและความชื้น | ความต้านทานแพลตตินัมPT100Ω / MV | ||
| ระบบทำความร้อน | ระบบอิสระอย่างเต็มที่ ฮีตเตอร์ไฟฟ้าโลหะผสมนิกเกิล-โครเมียม | ||
| ระบบทำความชื้น | ประเภทการแยกภายนอก เครื่องทำความชื้นแบบระเหยพื้นผิวตื้นสแตนเลสทั้งหมด | ||
| อุณหภูมิกระดานดำ | เครื่องวัดอุณหภูมิกระดานดำ Bimetallic | ||
| ตัวควบคุมอุณหภูมิ | ใช้หน้าจอสัมผัสสีซีเมนส์และการควบคุมโมดูล PLC ของซีเมนส์เยอรมัน | ||
| ระบบไหลเวียน | มอเตอร์ปรับอากาศทนอุณหภูมิและเสียงรบกวนต่ำล้อลมแรงเหวี่ยงแบบหลายใบมีด | ||
| วัสดุ | วัสดุภายนอกห้อง | แผ่นเหล็กคาร์บอนคุณภาพสูง, การรักษาด้วยสเปรย์ไฟฟ้าสถิตฟอสเฟต / SUS304 การรักษาเส้นผมเส้นเคลือบด้านสแตนเลส | |
| วัสดุภายในห้อง | แผ่นเรียบสแตนเลสคุณภาพสูง SUS304 | ||
| ตัวอย่างวัสดุแร็ค | แท่งสแตนเลสคุณภาพสูง SUS304 | ||
| ฉนวนกันความร้อนกรอบประตู |
แถบปิดผนึกประตูยางซิลิโคนที่มีอายุอุณหภูมิสูงและต่ำ
|
||
| จำนวนชั้นวางตัวอย่าง | จำนวนตัวอย่างคือ 16 ตามอุณหภูมิกระดานดำและเซ็นเซอร์การฉายรังสี | ||
| ซันอาย | ระบบวนรอบการเหนี่ยวนำการฉายรังสีอัจฉริยะพร้อมชิปเยอรมันแก้ไขการตั้งค่าความเข้มของการฉายรังสีโดยอัตโนมัติมีอุณหภูมิสูงและทนต่อความชื้นสูงเปลือกทำจากวัสดุ 304 | ||
| การกำหนดค่ามาตรฐาน | หน้าต่างกระจกกันรังสี 1 ชุด โคมไฟ 4 ดวง | ||
| การป้องกันความปลอดภัย | ป้องกันไฟฟ้ารั่ว, ไฟฟ้าลัดวงจร, อุณหภูมิเกิน, การขาดแคลนน้ำ, มอเตอร์ร้อนจัด, กระแสไฟเกิน | ||
| พาวเวอร์ซัพพลาย | AC380V±10％ 50±0.5Hz สามเฟสห้าสายระบบ | ||
| ใช้อุณหภูมิแวดล้อม | 5℃～＋30℃ ≤85％RH | ||
ภาพรวมอุปกรณ์
ระบบไฟส่องสว่าง
ระบบประกอบด้วยแหล่งจ่ายไฟควบคุมอัจฉริยะ การออกแบบที่เหมาะสมของตัวโคมไฟสะท้อนแสง หลอดฮาโลเจนโลหะ Osram 2500W ตู้ เครื่องวัดความสว่าง ฯลฯ สามารถจำลองสภาพแวดล้อมการฉายรังสีแสงอาทิตย์ภายใต้สภาวะต่าง ๆ ได้อย่างสมบูรณ์แบบควบคู่ไปกับปัจจัยด้านสิ่งแวดล้อม เช่น อุณหภูมิ ความชื้น ฝน และหิมะ ใช้ในการประเมินผลกระทบของรังสีดวงอาทิตย์โดยตรงต่อชิ้นงานทดสอบ (ความร้อน ทางกล เคมี ไฟฟ้า ฯลฯ) และยังสามารถใช้เพื่อเปิดเผย ปฏิสัมพันธ์ซึ่งกันและกันระหว่างวัสดุต่าง ๆ ในเอฟเฟกต์ส่วนประกอบระบบจำลองแสงแดดสามารถใช้เพียงอย่างเดียวในการทดสอบอุปกรณ์อิเล็กทรอนิกส์ วัสดุ และชิ้นทดสอบที่มีปริมาณน้อยระบบหลายชุดสามารถรวมเป็นชุดไฟได้ผ่านการออกแบบและเลย์เอาต์แบบมืออาชีพ ซึ่งใช้สำหรับการทดสอบรถยนต์ รถบรรทุก โมดูลไฟฟ้าโซลาร์เซลล์ แม้แต่รถไฟและเครื่องบิน
แหล่งจ่ายไฟอัจฉริยะ (EPS):
1) โมดูลพลังงานใช้ MCU ที่มีประสิทธิภาพสูงเป็นแกนควบคุม และอัลกอริธึมการควบคุมเวกเตอร์ที่มีความแม่นยำสูงช่วยให้พลังงานมีความเสถียร เพื่อให้ความสว่างของหลอดไฟคงที่และไม่ได้รับผลกระทบจากแรงดันไฟฟ้าขาเข้าและ ระบายความร้อน
2) สามารถรับรู้การปรับ stepless เอาต์พุต 20% ถึง 100% การกระจายความร้อนโดยรวมมีขนาดเล็ก และมีวิธีการควบคุมและการสื่อสารหลายวิธี
| แสดง | หน้าจอแสดงการทำงาน | สถานะการเรียกใช้ | สามารถตรวจสอบแรงดันไฟขาออกและกระแสไฟขาออก ตั้งค่าพลังงานอุณหภูมิและอุณหภูมิโมดูล ฯลฯ |
| การตั้งค่าพารามิเตอร์ | ค่าพารามิเตอร์ที่เกี่ยวข้องสามารถตั้งค่าได้อย่างยืดหยุ่นตามความต้องการที่แท้จริง | ||
| ฟังก์ชั่นป้องกัน / ปลุก | กระแสไฟเกิน, แรงดันไฟเกิน, แรงดันไฟเกิน, แรงดันไฟต่ำ, ความร้อนสูงเกินไป, ไฟฟ้าลัดวงจร, ความล้มเหลวในการจัดเก็บข้อมูลภายใน ฯลฯ | ||
| สภาพแวดล้อม | อุณหภูมิโดยรอบ | -10℃ ถึง +50℃ (ไม่มีการแช่แข็ง) | |
| ความชื้นแวดล้อม | น้อยกว่า 90% (ไม่มีน้ำค้างแข็ง) | ||
| สภาพแวดล้อมโดยรอบ | ในร่ม (ไม่มีแสงแดดโดยตรง, ไม่กัดกร่อน, ไม่มีก๊าซไวไฟ, ไม่มีละอองน้ำมัน, ไม่มีฝุ่น ฯลฯ ) | ||
| ระดับความสูง | น้อยกว่า 1,000m | ||
3) การควบคุมแหล่งจ่ายไฟสามารถตรวจสอบสถานะของหลอดไฟได้แบบเรียลไทม์ในระหว่างกระบวนการให้แสงสว่างและทำการเตือนที่เกี่ยวข้องหากแสงไม่สำเร็จ ไฟจะหยุดและแจ้งเตือนเมื่อเกินความล่าช้า หลีกเลี่ยงสถานการณ์อันตรายของแสงที่ไม่สำเร็จเป็นเวลานานเพื่อรักษาแรงดันไฟฟ้าสูง
ตู้:
การออกแบบแหล่งจ่ายไฟแบบโมดูลาร์พร้อมตู้โดยรวมที่มีข้อดีของรอยขนาดเล็ก เส้นเรียบร้อย การเชื่อมต่อที่สะดวกแหล่งจ่ายไฟสามารถวางไว้ในตู้โดยรวมสำหรับการควบคุมแบบรวมศูนย์ จัดเตรียมโปรโตคอลอินเทอร์เฟซการสื่อสารที่สอดคล้องกันลงในระบบควบคุมกล่องทดสอบ และใช้หน้าจอสัมผัสสำหรับการควบคุมและการทำงานของระบบในพื้นที่ ความแม่นยำในการควบคุม: ≤5%
การจำลองแสงแดด:
แหล่งกำเนิดแสงทั้งหมด 98 ชุด แหล่งกำเนิดแสงแต่ละชุดมีแหล่งจ่ายไฟควบคุม EPS ซึ่งสามารถควบคุมแหล่งจ่ายไฟของแหล่งกำเนิดแสงแต่ละแห่งแยกกันได้
เต็มสเปกตรัม: +/- 10% ภายในความสูง 1 เมตร
หลังจากการจำลองแล้ว ความสม่ำเสมอในการจำลองของการจำลองแสงจะอยู่ที่ประมาณ ± 5% ซึ่งดีกว่าข้อกำหนดที่ ± 10

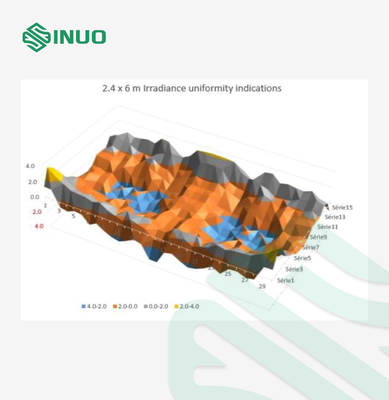

สำหรับรายละเอียด โปรดดูรูปต่อไปนี้ของการคำนวณการจำลอง:
ระบบควบคุม:
ระบบจำลองแสงใช้โหมดควบคุมแบบวงปิด ซึ่งติดตั้งเซ็นเซอร์วัดแสงความไวสูง KIPP & ZONEN SMP10 ที่ตรงตามมาตรฐานสองระดับ ISO 9060ผ่านเซ็นเซอร์นี้ ความเข้มแสงของพื้นผิวที่วัดได้จะถูกรวบรวมแบบเรียลไทม์ระบบควบคุมจะปรับเอาท์พุตพลังงานโดยอัตโนมัติตามค่าเบี่ยงเบนระหว่างค่าที่ตั้งไว้และค่าที่รวบรวมไว้ เพื่อให้มั่นใจถึงความเสถียรของแสงตลอดการทดสอบ
ข้อดี:
สภาพแวดล้อมการทำงานที่กว้าง
เนื่องจากไม่มีส่วนประกอบอิเล็กทรอนิกส์ของหลอดไฟสตาร์ทในตัวสะท้อนแสงของระบบไฟส่องสว่าง ระบบจึงมีช่วงการทำงานของอุณหภูมิและความชื้นที่กว้างมาก (ช่วงอุณหภูมิคือ -100 ℃ -200 ℃ ช่วงความชื้น 0-98%)
ความปลอดภัยสูง
เนื่องจากมีการติดตั้งไฟแช็กในแหล่งจ่ายไฟอัจฉริยะ แหล่งจ่ายไฟอัจฉริยะจึงสามารถตรวจสอบแรงดันและกระแสของหลอดไฟเมทัลฮาไลด์ได้แบบเรียลไทม์ เพื่อให้แน่ใจว่าแหล่งจ่ายไฟจะหยุดโดยอัตโนมัติเมื่อปิดหลอดไฟและหลอดไฟ ไม่ตื่นเต้นและให้ข้อมูลการเตือนภัยนอกจากนี้ ไม่จำเป็นต้องถอดอุปกรณ์ออกหลังการใช้งาน เพื่อหลีกเลี่ยงการทำงานที่ประมาทเลินเล่อของไฟฟ้าช็อตไฟฟ้าแรงสูง
มาพร้อมกับวงจรควบคุมแรงดันไฟฟ้า BUCK และอัลกอริธึมการควบคุมเวกเตอร์กำลังเพื่อควบคุมเอาต์พุต หลีกเลี่ยงปรากฏการณ์การสูญเสียแสงที่เกิดจากความผันผวนของตารางได้อย่างมีประสิทธิภาพด้วยการเตือนข้อผิดพลาดและการป้องกันอัตโนมัติ จะไม่มีแรงดันไฟที่ปลายเอาต์พุตเมื่อไฟดับ
เสถียรภาพที่ดี
มาพร้อมวงจรควบคุมแรงดัน BUCK ซึ่งสามารถทำงานได้ที่ AC340V ～ 440V;ระบบควบคุมถูกควบคุมโดยอัลกอริธึมการควบคุมเวกเตอร์กำลังเพื่อให้แน่ใจว่ากำลังขับคงที่และปรับได้ด้วยฟังก์ชันการชดเชยอัตโนมัติ เช่น การชดเชยการดูดอากาศ การตรวจสอบความผิดปกติแบบเรียลไทม์และการปรับอัตโนมัติ โดยไม่คำนึงถึงความผันผวนของแรงดันไฟฟ้าและความผันผวนของอุณหภูมิแวดล้อม พลังงานเอาต์พุตยังคงที่การป้องกันความปลอดภัยที่ครอบคลุม: การป้องกันข้อผิดพลาดของพารามิเตอร์หลอดไฟ, การป้องกันการตัดการเชื่อมต่อของหลอดไฟ, การป้องกันการลัดวงจรของหลอดไฟ ฯลฯ ;ใช้ IGBT ของเยอรมัน, แกนแม่เหล็กญี่ปุ่น, American MCU(สามารถทำงานได้ที่ 100 ℃);อุปกรณ์ทั้งหมดผ่านการทดสอบการทำงาน 100% และการทดสอบกระบวนการชราภาพ
ช่วงการปรับกว้าง
การควบคุมไมโครคอมพิวเตอร์ด้วยฟังก์ชันการชดเชยอัตโนมัติ เช่น การชดเชยการระบายอากาศ การตรวจสอบความผิดปกติแบบเรียลไทม์ และการปรับอัตโนมัติ เพื่อให้ระบบสามารถปรับพลังงานได้ตั้งแต่ 10% -100% แบบไม่มีขั้นบันไดด้วยการควบคุมเชิงเส้นและเอาต์พุตคลื่นสี่เหลี่ยม ให้ประสิทธิภาพสูงสุด โดยไม่คำนึงถึงความผันผวนของแรงดันไฟฟ้าและความผันผวนของอุณหภูมิแวดล้อม พลังงานเอาต์พุตยังคงที่
1. ระบบจำลองแสงแดด
ระบบทดสอบนี้ประกอบด้วยหน่วยจำลองแสงแดดทั้งหมด 98 หน่วย (14 × 7)หน่วยจำลองแสงแดดแต่ละหน่วยมีกำลังเท่ากันและเป็น 4KWการกระจายเฉพาะมีดังนี้:
| บริเวณสเปกตรัม | แบนด์วิดธ์ (นาโนเมตร) |
รังสี (% ของทั้งหมด) |
ความอดทน นาที |
ความอดทน แม็กซ์ |
การฉายรังสี (กว้าง/ตร.ม.) |
บริเวณสเปกตรัม การฉายรังสี (W/m²) |
| UVB | 280 ถึง 320 | 0.5 | 0.3 | 0.7 | 5.6 | 5.6 |
| UVA | 320 ถึง 360 | 2.4 | 1.8 | 3 | 26.9 | 62.7 |
| 360 ถึง 400 | 3.2 | 2.4 | 4.4 | 35.8 | ||
| วีซ่า | 400 ถึง 520 | 17.9 | 16.1 | 19.7 | 200.5 | 580.2 |
| 520 ถึง 640 | 16.6 | 14.9 | 18.3 | 185.9 | ||
| 640 ถึง 800 | 17.3 | 12.8 | 19 | 193.8 | ||
| IR | 800 ถึง 3000 | 42.1 | 33.7 | 50.5 | 471.5 | 471.5 |
| ทั้งหมด | 1120 | 1120 | ||||
2. พื้นที่ที่มีประสิทธิภาพของการฉายรังสี: 1500×1500mm
3. ระยะการฉายรังสี: 1200 มม. (คงที่)
4. ความเข้มของการฉายรังสีเฉลี่ย: 1050W / m2
(ปรับได้อย่างต่อเนื่องภายใน 600-1200W / m2 ความแม่นยำในการปรับไม่เกิน 50W / m2 สามารถใช้สำหรับการทดลองการฉายรังสีต่ำ 200W / m2 เนื่องจาก EPS สามารถปรับได้ไม่สิ้นสุดภายในช่วง 50% -100% สำหรับการทดลองการฉายรังสีต่ำ 200W ควรเพิ่มตะแกรงและความเข้มของรังสีควบคุมผ่านอัตราการส่งของตะแกรง (60%, 80% สองข้อกำหนด) เพื่อให้ความเข้มแสงสามารถเข้าถึง 200W / m2)
5. รองรับแสง
ฐานโคมไฟทำจากอลูมิเนียมอุตสาหกรรม
โป๊ะโคมทำจากอลูมิเนียมแมกนีเซียมอัลลอยด์
มีขาตั้งโคมไฟติดตั้งอยู่ 4 ชุดบนฐานรองหลอดไฟขาตั้งโคมไฟแบ่งเป็น 2 แถวแนวนอน 4 หลอดในแต่ละแถว และแต่ละหลอดมีกำลังไฟ 2500Wระยะห่างระหว่างด้านหน้า ด้านหลัง ซ้าย และขวาของหลอดไฟคือ 1200 มม. และหลอดไฟแต่ละดวงมีตัวควบคุมสวิตช์อิสระเลย์เอาต์ของหลอดไฟจะแสดงในรูปช่วงการปรับกำลังไฟของหลอดไฟเป็นการปรับแบบไม่มีขั้นตอนภายในช่วง 10% ถึง 100% กำลังรวมของหลอดไฟคือ 10KW
6. เซ็นเซอร์วัดความเข้มแสง
เซ็นเซอร์วัดความเข้มแสงสามตัวใช้เพื่อวัดกำลังการแผ่รังสีในหน่วย W / m²
เซ็นเซอร์วัดความเข้มแสงทนต่ออุณหภูมิสูงและสามารถติดตั้งบนรถได้ตลอดขั้นตอนการทดสอบ
เซ็นเซอร์วัดความเข้มแสงมีสายต่อยาว 10 ม. ทนอุณหภูมิสูง
เซ็นเซอร์วัดความเข้มแสงเชื่อมต่อและตัดการเชื่อมต่อในกล่องรวมสัญญาณ
ความเข้มของหลอดเมทัลฮาไลด์สามารถปรับได้ถึง 50% โดย EPSหากจำเป็นต้องทดสอบการฉายรังสีต่ำ สามารถทำได้โดยการปิดแหล่งกำเนิดแสง
1120 วัตต์/ตร.ม. หรี่ไฟทุกหลอดด้วยไฟฟ้า ON
1040 วัตต์/ตร.ม. หรี่ไฟทุกหลอดด้วยไฟฟ้า ON
915 วัตต์/ตร.ม. หรี่ไฟทุกดวงด้วยระบบไฟฟ้า ON
730 วัตต์/ตร.ม. หรี่ไฟทุกหลอดด้วยไฟฟ้า ON
505 วัตต์/ตร.ม. หรี่ไฟครึ่งหนึ่งของหลอดไฟฟ้า ON
270 วัตต์/ตร.ม. หรี่ไฟครึ่งหนึ่งของหลอด ON
55 วัตต์/ตร.ม. ไม่สามารถทำได้
ความสม่ำเสมอ
ในช่วง 600-1200W / m² ความสม่ำเสมอภายในพื้นที่การฉายรังสีที่มีประสิทธิภาพน้อยกว่า 10%เมื่อทำการทดสอบการฉายรังสีต่ำ ไม่จำเป็นต้องมีข้อกำหนดเรื่องความสม่ำเสมอวิธีทดสอบความสม่ำเสมอ: แบ่งพื้นที่การฉายรังสีที่มีประสิทธิภาพ 4000x6000mm เป็น 384 สี่เหลี่ยม พื้นที่ของแต่ละตารางคือ 250x250 มม. วางเรดิโอมิเตอร์ไว้ที่กึ่งกลางของแต่ละตาราง
7. โหมดควบคุมแสงสว่าง
การควบคุมอัตโนมัติผ่านการป้อนกลับความเข้มของแสง นอกจากนี้ยังสามารถปรับความเข้มที่ต้องการได้ด้วยตนเอง และมีฟังก์ชั่นปลุก/หยุดเมื่อค่าพารามิเตอร์ที่วัดได้เกินขีดจำกัด
8. ข้อมูลทางเทคนิค
ช่วงอุณหภูมิการทำงานของระบบ: -20 ° C ถึง + 60 ° C
ช่วงอุณหภูมิการจัดเก็บระบบ: -40 ° C ถึง + 60 ° C
พื้นที่ฉายรังสี: 1200 mm x5000 mm
กำลังการฉายรังสี: สูงสุด 1200 W / m²บนระนาบอ้างอิง
ระยะการฉายรังสี: หลอดไฟสามารถปรับได้ตั้งแต่ 200-1200 มม. จากระนาบอ้างอิง
การควบคุมความเข้มของการฉายรังสี: 10% ~ 100%
ความสม่ำเสมอ: พื้นผิวอ้างอิงคือ± 10%
เซ็นเซอร์วัดความเข้มแสง: ทั้งหมด 1 ชุด
พร้อมกับคอมพิวเตอร์ (คอมพิวเตอร์อุตสาหกรรม)

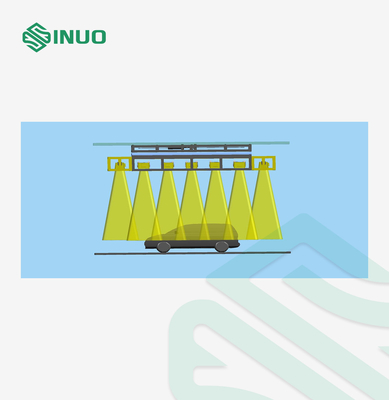

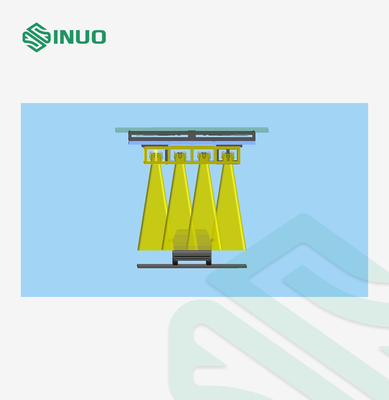

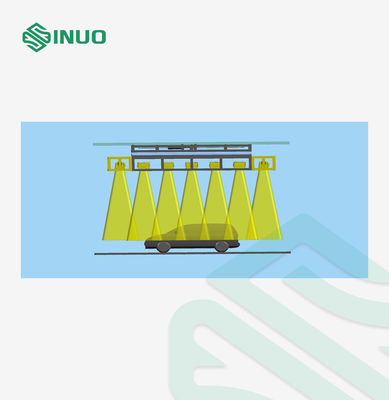

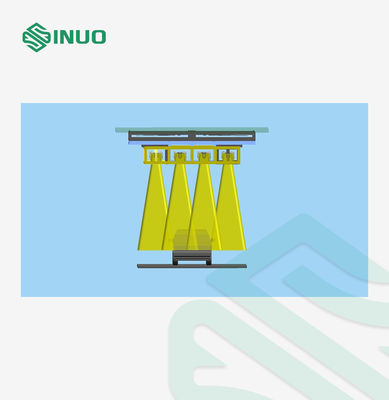

ภาพวาดการออกแบบหอการค้า
คำถามและคำตอบ
ถาม: อุปกรณ์นี้สามารถเข้าถึงอุณหภูมิเท่าใด
A: ช่วงอุณหภูมิการทำงานของระบบ: -20 ° C ถึง + 60 ° C
ช่วงอุณหภูมิการจัดเก็บของระบบ: -40 ° C ถึง + 60 ° C
Q: พื้นที่ฉายรังสีมีขนาดเท่าไหร่?
A: ดิพื้นที่ฉายรังสีของอุปกรณ์คือ 1200 mm x5000 mm.
