| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN886-48m³ |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

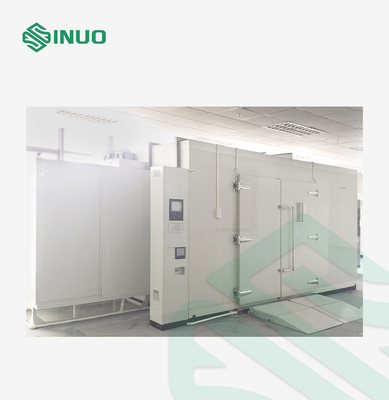

48m3เดินในห้องทดสอบสภาพอากาศอุณหภูมิและความชื้นคงที่
การปฏิบัติตามมาตรฐานและข้อ
IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: ห้องโดยสารทดสอบ-ทดสอบ: ความร้อนชื้น สถานะคงตัว IDT”
IEC60068-2-30:2005 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-ทดสอบ Db: ความร้อนชื้น วัฏจักร (รอบ 12 ชม. + 12 ชม.) , IDT”
IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT”
IEC60068-2-2:2007 "การทดสอบสิ่งแวดล้อม - ตอนที่ 2-1: การทดสอบ - ทดสอบความร้อน B-Dry, IDT"
ภาพรวมอุปกรณ์

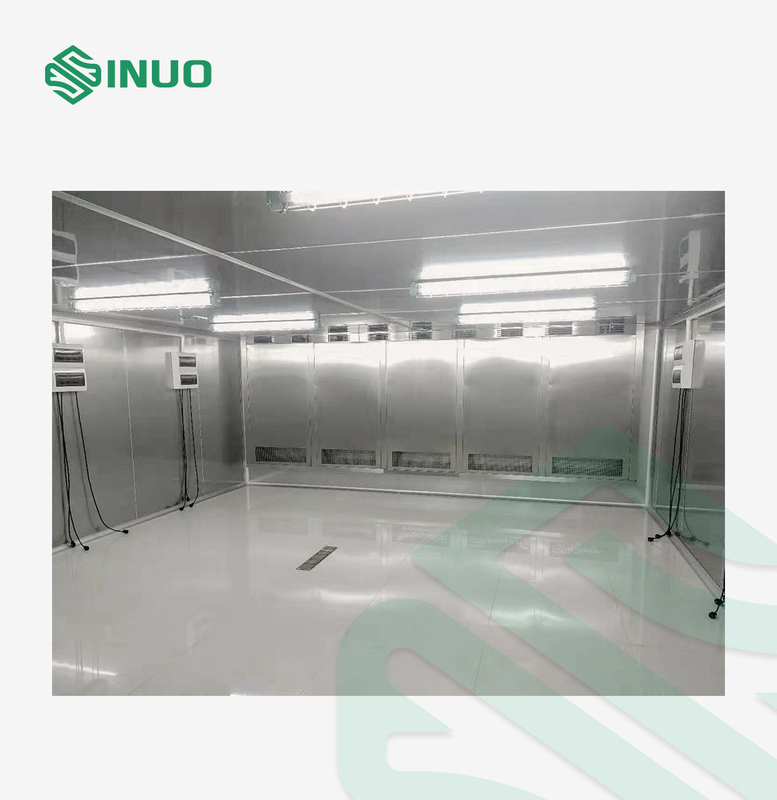

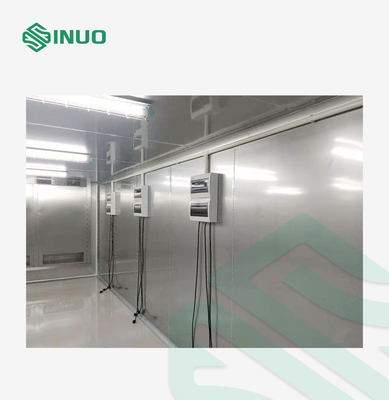

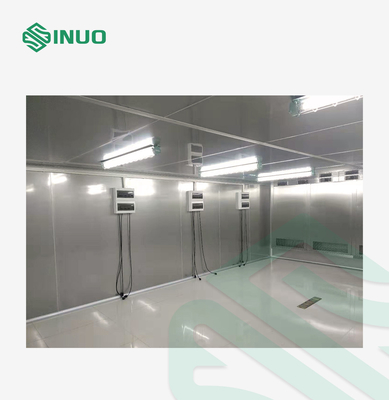

ห้องทดสอบแบบวอล์กอินนี้จำลองสภาพแวดล้อมที่เปลี่ยนแปลงอุณหภูมิและความชื้นสำหรับผลิตภัณฑ์หรือวัสดุมีการใช้กันอย่างแพร่หลายในการทดสอบความสามารถในการปรับตัวของไฟฟ้า อิเล็กทรอนิกส์ เครื่องมือและมิเตอร์ และชิ้นส่วนผลิตภัณฑ์อื่น ๆ ภายใต้อุณหภูมิสูงและต่ำและสภาพแวดล้อมที่ชื้นระหว่างการจัดเก็บ การขนส่ง และการใช้งาน เพื่อกำหนดความสามารถในการปรับอุณหภูมิของผลิตภัณฑ์หรือวัสดุข้างต้นให้สูงและต่ำ อุณหภูมิและสภาพแวดล้อมที่ชื้น โดยเฉพาะอย่างยิ่งสำหรับการเปลี่ยนแปลงทางไฟฟ้าของผลิตภัณฑ์ในด้านประสิทธิภาพและคุณสมบัติทางกล
พารามิเตอร์ทางเทคนิค
| 1.ชื่อผลิตภัณฑ์ | ห้องทดสอบอุณหภูมิและความชื้นคงที่แบบวอล์กอิน |
| โหมด | SN886-48m3 |
| 2.คำแนะนำที่เกี่ยวข้อง | |
| 2.1.ช่วงที่ใช้บังคับ | อุปกรณ์นี้เหมาะสำหรับการทดสอบความน่าเชื่อถือในการจำลองสภาพแวดล้อมของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ต่างๆ และผลิตภัณฑ์ ชิ้นส่วน และวัสดุอื่นๆ เช่น อุณหภูมิสูงและต่ำอย่างต่อเนื่อง การเปลี่ยนแปลงทีละน้อย และการทดสอบรอบ |
| 2.2.ข้อจำกัดในการทดสอบความปลอดภัย |
ก) การทดสอบและการจัดเก็บตัวอย่างสารไวไฟ ระเบิด และระเหยได้ ข) การทดสอบตัวอย่างสารกัดกร่อน การทดสอบและการเก็บรักษาตัวอย่างทางชีวภาพ C) การทดสอบและการจัดเก็บตัวอย่างแหล่งปล่อยคลื่นแม่เหล็กไฟฟ้าที่มีความเข้มข้นสูง |
| 3.ปริมาณและขนาด | |
| 3.1.ปริมาณที่มีประสิทธิภาพ | 48m³ |
| 3.2.ขนาดกล่องด้านใน | W4000 มม. *D4000mm*H3000 มม. |
| 3.3.ขนาดกล่องด้านนอก |
ประมาณ W4700 มม.*D5000 มม.*H3200 มม.(ไม่รวมขนาดยูนิต) คำเตือน: โปรดดูการออกแบบขั้นสุดท้ายและยืนยันมุมมองทั้งสามสำหรับมิติภายนอก |
| 4.ประสิทธิภาพ | |
| 4.1.วิธีการทำความเย็น | ระบายความร้อนด้วยน้ำ |
| 4.2.ช่วงอุณหภูมิ | -40°~ 120℃ |
| 4.3.ช่วงความชื้น | 30% -98% RH |
| 4.4.ความผันผวนของอุณหภูมิ/ความชื้น | ±2℃ / ±2.0%RH |
| 4.5.ความแม่นยำในความละเอียดของอุณหภูมิ | 0.01℃ |
| 4.6.ความแม่นยำในความละเอียดความชื้น | 0.01RH |
| 4.7.ความสม่ำเสมอของอุณหภูมิ | ≤2℃ |
| 4.8.ความสม่ำเสมอของความชื้น | < 75% RH: ± 3% RH;>75%RH±5%RH |
| 4.9.เวลาทำความร้อน | RT~120℃≤90นาที |
| 4.10.เวลาทำความเย็น | RT~-40℃≤130นาที |
| 4.11.อุณหภูมิที่เพิ่มขึ้นและลดลงเกิน | ≤±1℃ |
| 4.12.โหลดสถานการณ์ | 4KW (สร้างความจุความร้อนของตัวอย่าง) |
| 4.14.มาตรฐานการทดสอบ |
IEC60068-2-1:2007 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-1: การทดสอบ-การทดสอบ A: เย็น, IDT” IEC60068-2-2:2007 "การทดสอบสิ่งแวดล้อม - ตอนที่ 2-1: การทดสอบ - ทดสอบความร้อน B-Dry, IDT" IEC60068-2-78:2012 “การทดสอบด้านสิ่งแวดล้อม-ตอนที่ 2-78: ห้องโดยสารทดสอบ-ทดสอบ: ความร้อนชื้น สถานะคงตัว IDT” IEC60068-2-30:2005 “การทดสอบสิ่งแวดล้อม-ตอนที่ 2-30: การทดสอบ-ทดสอบ Db: ความร้อนชื้น วัฏจักร (รอบ 12 ชม. + 12 ชม.), IDT” |
| 4.15.แผนผังของอุณหภูมิและความชื้น |
PS: ความชื้นมาตรฐาน 20%~95%HR |
| 5.โครงสร้างและวัสดุ | |
| 5.1 วัสดุกล่องด้านนอก | นำสีนาโนอบที่ไม่เป็นไฟฟ้าสถิตใช้แผ่นเหล็กเย็นและร้อนขั้นสูง |
| 5.2.วัสดุกล่องด้านใน | แผ่นสแตนเลส SUS304 |
| 5.3.วัสดุฉนวนความร้อน | โฟมโพลียูรีเทนแข็งทนอุณหภูมิสูงและทนไฟ |
| 5.4.แถบซีลขอบประตู | แถบปิดผนึกยางซิลิโคน |
| 5.5.ประตูห้อง | ประตูบานคู่เปิดออกด้านนอก วงกบประตูและขอบแผงประตูมีอุปกรณ์ทำความร้อนไฟฟ้าและคูน้ำล้น |
| 5.6.หน้าต่างสังเกตการณ์กระจกทำความร้อนไฟฟ้า |
ปริมาณ: 2 ที่ตั้ง : หน้าประตูห้องสอบ (หรือสถานที่ที่ลูกค้ากำหนด) รูปแบบ: กระจกเสริมแรงสุญญากาศ 3 ชั้นพร้อมองค์ประกอบความร้อนป้องกันฝ้า |
| 5.7.แสงสว่าง | หลอดประหยัดไฟป้องกันการระเบิดที่ทนต่ออุณหภูมิสูงและต่ำ |
| 5.8.พอร์ตสมดุลแรงดัน | อะลูมินัมอัลลอยทั้งหมดพร้อมสายป้องกันเหงื่อ 4 ชุดหน้าต่างแรงดันรีเซ็ตตัวเอง |
| 5.9.รับน้ำหนัก | โหลดในห้องปฏิบัติการ: 1000KG |
| 5.10.รูตัวอย่าง |
รูที่มีเส้นผ่านศูนย์กลาง φ100 มม. ที่ผนังห้องด้านซ้ายและมีปลั๊กยางแยกและฝาครอบยางพร้อมกัน
|
| 5.11.พื้นกันลื่น |
พื้นใช้การออกแบบกันลื่นสแตนเลส 4.0 มม. เพื่อป้องกันไม่ให้บุคลากรได้รับบาดเจ็บระหว่างการปฏิบัติงานภายใน
|
| 5.12 การระบายน้ำ |
พื้นได้รับการออกแบบด้วยถังระบายน้ำ,
และห้องทดสอบไม่มีน้ำอยู่ภายในหลังจากสิ้นสุดการทดสอบอุณหภูมิและความชื้นสูง
|
| 5.13 ฟุตคัพ |
ที่วางเท้าของกล่องไฟฟ้าใช้แผ่นซิลิกาเจลเพื่อดูดซับแรงกระแทกและปกป้องคอมเพรสเซอร์และการเชื่อมท่อทองแดง
|
| 5.15.เสียงดังทั้งเครื่อง | ≦80dB |
| 6.ระบบปรับอากาศ | |
| 6.1.วิธีอุณหภูมิคงที่ | ใช้วิธีสมดุลเย็น |
| 6.2.หลักการทำงานของการประหยัดพลังงาน |
วิธีความชื้นคงที่แบบธรรมดา: เมื่ออุณหภูมิจริงถึงอุณหภูมิที่ตั้งไว้ ความสามารถในการทำความเย็นของคอมเพรสเซอร์ยังคงไม่เปลี่ยนแปลง และวิธีการทำความร้อนจะใช้เพื่อชดเชยความสามารถในการทำความเย็นของคอมเพรสเซอร์เพื่อให้เกิดความสมดุลของอุณหภูมิในกล่อง วิธีสมดุลความเย็น: เมื่ออุณหภูมิจริงถึงค่าที่ตั้งไว้ เอาต์พุตของโซลินอยด์วาล์วเย็นจะถูกควบคุมโดยตัวควบคุม PID และอุณหภูมิในกล่องจะสมดุลผ่านเอาต์พุตการระบายความร้อนที่ควบคุมเมื่อเทียบกับวิธีความชื้นคงที่แบบเดิม ความร้อนที่ส่งออกจะลดลงเพื่อทำให้ทั้งหน่วย เมื่อเทียบกับวิธีการทั่วไป อุปกรณ์สามารถประหยัดพลังงานได้ 40% |
| 6.3.วิธีการระบายความร้อนด้วยอากาศ | เครื่องทำความเย็นคอมเพรสเซอร์คาสเคด |
| 6.4.มอเตอร์หมุนเวียน | มอเตอร์เหนี่ยวนำแรงดันต่ำของไต้หวัน Tatung |
| 6.5.เซนเซอร์ |
พร้อมเซ็นเซอร์วัดอุณหภูมิและความชื้นและตัวควบคุม PT100 ความต้านทานแพลตตินัมเซ็นเซอร์ |
| 6.6.ล้อลม | พัดลมหมุนเวียนแบบแรงเหวี่ยงแบบหลายปีก ใบมีดอะลูมิเนียมอัลลอยด์ทนอุณหภูมิสูงและต่ำ |
| 7.ระบบทำความเย็น | |
| 7.1.วิธีการทำความเย็น | คอมเพรสเซอร์แคสเคดแบบเงียบที่นำเข้าจากต่างประเทศ คอมเพรสเซอร์ประสิทธิภาพสูงและประหยัดพลังงาน |
| 7.2.คอมเพรสเซอร์ |
ต้นฉบับนำเข้าเยอรมัน Bitzer คอมเพรสเซอร์กึ่งสุญญากาศ คอมเพรสเซอร์ 8HP จำนวน 2 ชุด
|
| 7.3.สารทำความเย็น |
การปกป้องสิ่งแวดล้อมที่ไม่ใช่ฟลูออรีน HFC404A (Honeywell) และสารทำความเย็น DuPont R23
|
| 7.4.คอนเดนเซอร์ |
ชนิดเปลือกและท่อที่มีประสิทธิภาพสูง (ระบายความร้อนด้วยน้ำ)
พร้อมหอหล่อเย็น (แบรนด์ดัง) และท่อส่ง
|
| 7.5.เครื่องระเหย |
เครื่องระเหยครีบแบบหลายส่วนที่มีประสิทธิภาพสูงพร้อมเมมเบรนที่ชอบน้ำ (ครีบหนา)
|
| 7.6.เครื่องแยกน้ำมัน |
Emerson AW
|
| 7.7.วาล์วขยายตัว |
วาล์วขยายตัวทางความร้อน Danfoss
|
| 7.8.โซลินอยด์วาล์ว |
ญี่ปุ่น Saginomiya และ Danfoss
|
| 7.9.อุปกรณ์เสริมอื่นๆ |
ผลิตภัณฑ์คุณภาพสูงทั้งหมดของแบรนด์ต่างประเทศแห่งแรก (ภาพขวา: แผ่นกรองแห้ง)
|
| 7.10.เครื่องลดความชื้น |
การแช่แข็งและลดความชื้นโดยระบบทำความเย็น (อากาศในกล่องจะผ่านเครื่องระเหยที่ต่ำกว่าอุณหภูมิจุดน้ำค้างและน้ำจะตกตะกอน)
* เลือกครีบระเหยที่มีการบำบัดด้วยเมมเบรนที่ชอบน้ำ ประสิทธิภาพการลดความชื้นที่ดีขึ้น เนื่องจากแรงตึงของน้ำของครีบอลูมิเนียมเมมเบรนที่ชอบน้ำมีขนาดเล็ก หยดน้ำจากการควบแน่นของอากาศจะหลุดออกได้ง่าย และไม่ง่ายที่จะสร้างสะพานกั้นน้ำใน ช่องว่างครีบจึงช่วยปรับปรุงประสิทธิภาพการลดความชื้นอย่างมาก! |
| 8. ระบบทำความร้อนและความชื้น | |
| 8.1.วิธีการให้ความร้อน | เครื่องทำความร้อนไฟฟ้า |
| 8.2.วิธีการจ่ายไอน้ำ | เปิดฉีดตรง ด้านในของเครื่องกำเนิดไฟฟ้าเชื่อมต่อโดยตรงกับห้องทดสอบ ทำให้ความดันภายในใกล้เคียงกับศูนย์ |
| 8.3.ท่อความร้อน |
ท่อความร้อนไฟฟ้าโลหะผสมนิกเกิลโครเมียมครีบสแตนเลส การออกแบบการยึดเกาะของท่อความร้อนป้องกัน MC การเชื่อมต่อเครื่องทำความร้อน ลวดทนความร้อนใช้ เครื่องทำความร้อนวางอยู่ในท่ออากาศหมุนเวียนที่ด้านบนของกล่อง และทนไฟ และ มีการเพิ่มวัสดุฉนวนความร้อนรอบตัว
|
| 8.4.หลอดทำความชื้น |
A) ถังทำความชื้น (วิธีหม้อไอน้ำ) ใช้สำหรับทำความชื้นซึ่งเร็วกว่าการทำความชื้นที่พื้นผิวแบบเดิม (แบบกระทะน้ำ) และมีความแม่นยำในการควบคุมสูงกว่า ในกล่อง มันจะไม่สร้างมลพิษสิ่งเจือปนเช่นมาตราส่วน มีประสิทธิภาพความชื้นต่ำดี และทำความสะอาดง่าย B) หลอดทำความชื้นใช้ปลอกหุ้มสเตนเลสสตีลไม่มีรอยต่อความต้านทานของฉนวนมากกว่า50MΩและมีตัวควบคุมการป้องกันการเผาไหม้แบบแห้ง C) กระบอกทำความชื้นทำจากสแตนเลสและมีหน้าต่างสังเกตระดับน้ำ ง) อุณหภูมิต่ำด้วยอากาศแห้ง
|
| 8.5.วิธีการควบคุม |
การควบคุมแบบไม่สัมผัสสัญญาณเอาท์พุตของคอนโทรลเลอร์ให้ความแม่นยำสูงผ่านรีเลย์สถานะโซลิดสเตต SSR สวิตช์ควบคุมแบบไม่สัมผัส |
| 8.6.หม้อต้มความชื้น | ติดตั้งภายในห้องเครื่อง |
| 8.7.การบำบัดน้ำด้วยความชื้น | ติดตั้งอุปกรณ์ปรับสภาพน้ำโดยเฉพาะ ซึ่งสามารถขจัดสิ่งสกปรกในน้ำได้อย่างมีประสิทธิภาพ (อุปกรณ์ระบบกู้คืนน้ำบริสุทธิ์ 1 ชุด พร้อมตัวกรองถ่านกัมมันต์เพื่อกรองสิ่งสกปรกในน้ำ) |
| 9.ระบบควบคุม | |
| 9.1.คอนโทรลเลอร์ | ตัวควบคุมมีหน้าจอภาษาอังกฤษ ฟังก์ชันการวินิจฉัยตนเอง แจ้งสาเหตุของความล้มเหลวและวิธีการรักษา และบันทึกข้อมูลการทดสอบและกระบวนการ |
| 9.2.อินเทอร์เฟซการสนทนา | จอ LCD สีระบบสัมผัสสถาปัตยกรรมควบคุมอุตสาหกรรม โหมดสนทนาเมนูภาษาอังกฤษ |
| 9.3.การตั้งค่าความแม่นยำ | อุณหภูมิ 0.1 ℃ เวลา 0.1 นาที ความชื้น 1% RH |
| 9.4.อินพุตอุณหภูมิ | เซ็นเซอร์ความแม่นยำสูง |
| 9.5.อินพุตความชื้น | เซ็นเซอร์ความชื้นประจุไฟฟ้าสถิตที่มีความแม่นยำสูง |
| 9.6.วิธีการควบคุม | การควบคุม PID |
| 9.7.โหมดการทำงาน | โหมดการทำงานของโปรแกรม, โหมดการทำงานของค่าคงที่, โหมดการตั้งเวลาเริ่มทำงาน |
| 9.8.ความจุของระบบ | 1,000 กลุ่มของโปรแกรม*100 ส่วนต่อกลุ่ม (1,000 ครั้งสามารถปั่นจักรยานแยกกันได้) จำนวนเซ็กเมนต์ที่ต้องการโดยแต่ละกลุ่มของโปรแกรมสามารถแบ่งออกได้ตามใจชอบ และแต่ละกลุ่มของโปรแกรมสามารถเชื่อมโยงซึ่งกันและกันได้อย่างอิสระ |
| 9.9.แสดงข้อมูลการทดสอบ | ตั้งอุณหภูมิ อุณหภูมิที่วัดได้ เวลาทำงานทั้งหมด เวลาทำงานของส่วน เวลาที่เหลือของส่วน สถานะความร้อน เวลาในปฏิทิน ฯลฯ |
| 9.10.ฟังก์ชัน PLC ในตัว | สามารถขับเคลื่อนแต่ละส่วนการดำเนินการได้โดยตรง และการดำเนินการทางลอจิกเสร็จสิ้นโดยซอฟต์แวร์ PLC |
| 9.11.การเลือกสภาพการทำงานของตู้เย็นโดยอัตโนมัติ | ตามเงื่อนไขการทดสอบที่แตกต่างกัน เลือกสถานะการทำงานของตู้เย็นโดยอัตโนมัติ |
| 9.12.อินเทอร์เฟซการสื่อสาร | พร้อมกับอินเทอร์เฟซ RS485 สามารถเชื่อมต่อกับคอมพิวเตอร์ภายนอกสำหรับการควบคุมอุณหภูมิระยะไกล และมีฟังก์ชันการวินิจฉัยระยะไกลของคอมพิวเตอร์สามารถปรับและตรวจสอบการทำงานของอุปกรณ์ โปรแกรม คำแนะนำ และซอฟต์แวร์ผ่านเครือข่ายอินเตอร์ |
| 10. ส่วนประกอบหลักของวงจรควบคุม |
ส่วนประกอบหลักของวงจรควบคุมคือแบรนด์คุณภาพสูงทั้งหมด
|
| 11. ฟังก์ชั่นป้องกันความปลอดภัย |
1. ทดสอบผลิตภัณฑ์ป้องกันอุณหภูมิสูงเกิน (อิสระ) 2. ไม่มีสวิตช์ป้องกันฟิวส์ 3. สวิตช์ป้องกันอุณหภูมิเกินเครื่องทำความร้อน 4. คอมเพรสเซอร์ทำงานหนักเกินไปและร้อนเกินไป 5. การป้องกันแรงดันสูงและต่ำของคอมเพรสเซอร์ 6. ระบบอุปกรณ์ป้องกันกระแสเกิน 7. คอนโทรลเลอร์จะวินิจฉัยข้อผิดพลาดด้วยตนเองและแสดงขึ้น 8. แรงดันน้ำหล่อเย็นมีการป้องกันต่ำเกินไป 9. การป้องกันการรั่วไหล, การป้องกันไฟฟ้าลัดวงจร, การป้องกันการสูญเสียเฟส / เฟสที่ไม่ถูกต้อง, การป้องกันการโอเวอร์โหลดของพัดลม, การป้องกันอุณหภูมิเกิน, การป้องกันการขาดแคลนน้ำ, การป้องกันการตัดน้ำ, การแสดงการทำงาน, เสียงและสัญญาณเตือนไฟ, ปิดเครื่องอัตโนมัติหลังจากสัญญาณเตือน ฯลฯ |
| 12. เงื่อนไขการใช้งาน |
1. อุณหภูมิแวดล้อม: -5 ℃ ~ + 28 ℃; 2. ความชื้นสัมพัทธ์: ≤85% RH; 3. ความกดอากาศ: 80kPa~106kPa 4. ไม่มีแรงสั่นสะเทือนรอบ ๆ 5. แหล่งจ่ายไฟของอุปกรณ์: (โปรดทราบว่าไม่รวมแหล่งจ่ายไฟทดสอบ) 5.1 เชื่อมต่อกับแหล่งจ่ายไฟ 380V AC (±10%), สายสามเฟส + สายกราวด์ป้องกัน, ความต้านทานกราวด์ ≤ 4Ω; 5.2 กำลังไฟทั้งหมด: ประมาณ 30KW 5.3 กระแสไฟทำงานสูงสุด: ประมาณ 70A |
