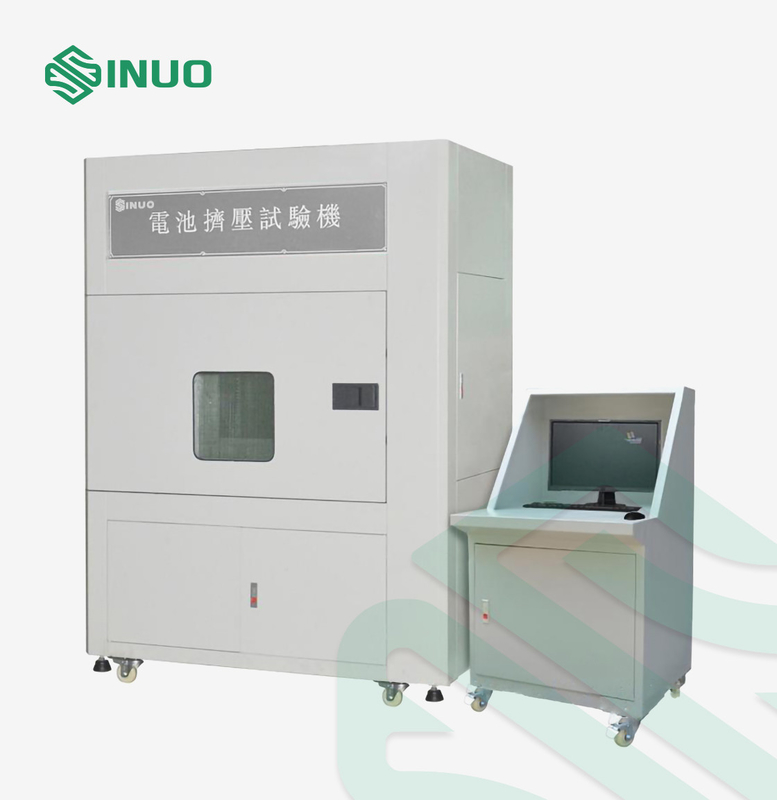

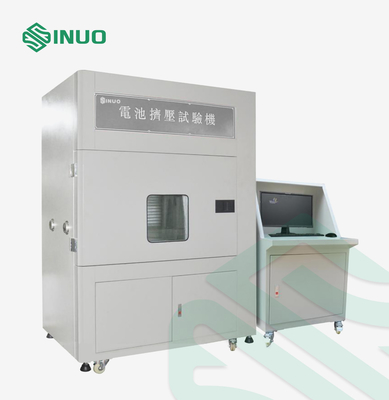

IEC 62133 EV อุปกรณ์ทดสอบแบตเตอรี่ UL2580 RESS 100kN อุปกรณ์ทดสอบแรงกด

ภาพรวมอุปกรณ์

1. ข้อกำหนดสำหรับเกรดป้องกันการระเบิด:

1.1 เกรดโดยรวม: เกรดป้องกันการระเบิด Exsd IIBT4

1.2 พัดลมดูดอากาศ: ใช้มอเตอร์ป้องกันการระเบิดที่ทนอุณหภูมิสูง

1.3 ไฟ: แสงป้องกันการระเบิดความสว่างสูง

1.4 สวิตช์: สวิตช์ไฟและป้องกันการระเบิด

1.5 ประตูอุปกรณ์: สารหน่วงไฟและตาข่ายป้องกันสแตนเลส

2. ระบบปฏิบัติการ:

2.1 ตั้งค่าโหมดการทำงานแบบแมนนวลและแบบอัตโนมัติ และรูปแบบกระบวนการสองแบบคือจังหวะคงที่และแรงดันคงที่

2.2 โหมดแมนนวลไม่จำเป็นต้องแก้ไขกระบวนการและควบคุมเงื่อนไขด้วยตนเองโหมดอัตโนมัติจะทำงานโดยอัตโนมัติตามกระบวนการที่แก้ไข (การกระจัด แรงดัน เวลารับแรงกด ฯลฯ)

2.3 ตามความต้องการพิเศษของลูกค้า เราสามารถออกแบบและผลิตเป็นพิเศษเพื่อตอบสนองความต้องการของกระบวนการผลิตของลูกค้าและการกำหนดค่าเพิ่มเติมในระดับสูงสุด

2.4 แนวนอนและแนวตั้ง/ปรับและคงที่ความเร็ว/เครื่องดับเพลิงอัตโนมัติ/ระบบเฝ้าระวังวิดีโอ/5T-2000T สามารถสั่งซื้อพิเศษ

3. ระบบเก็บข้อมูล:

3.1 พัฒนาและออกแบบด้วย ARM7+μC/OSⅡ ความถี่สามารถตั้งค่าออนไลน์ได้อย่างน้อย 10ms แบบเรียลไทม์ และสามารถตั้งโปรแกรมการกระจัดและแรงดันได้อย่างอิสระ

3.2 โมดูลสุ่มตัวอย่างข้อมูลหลายช่องสัญญาณ ช่องรับแรงดันและอุณหภูมิใช้โหมด N*4 (ขยายได้)

3.3 พร้อมกับพอร์ตอนุกรม RS232 และ RS485 ซึ่งสามารถเชื่อมต่อกับเครื่องมือทดสอบหลายตัวเพื่อให้ได้รับข้อมูลโดยอัตโนมัติพร้อมความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง

3.4 กระบวนการทั้งหมดของการตรวจสอบวิดีโอถูกนำมาใช้ในการทดสอบเพื่อให้แน่ใจว่าข้อมูลการทดสอบมีความแม่นยำสูงและการทำงานที่เสถียร

3.5 ข้อมูลจะถูกบันทึกโดยอัตโนมัติและจัดเก็บแบบออนไลน์ และรายงานการทดสอบจะถูกสร้างขึ้นโดยอัตโนมัติ

4. หลักการ:

ระบบเก็บข้อมูลจะถูกวางไว้ที่อุปกรณ์ควบคุมที่มีการตรวจสอบ และสัญญาณแรงดันหรืออุณหภูมิของอุปกรณ์จะถูกสุ่มตัวอย่างและจับผ่านเซ็นเซอร์ และส่งไปยังตัวแปลง A/D เพื่อให้กลายเป็นสัญญาณดิจิตอล จากนั้นจึงส่งสัญญาณไปที่ FIFOเมื่อข้อมูลที่จัดเก็บใน FIFO ถึงจำนวนหนึ่ง ARM7 จะอ่านข้อมูลจาก FIFO แล้วส่งไปยังคอมพิวเตอร์โฮสต์ผ่านการเชื่อมต่ออีเทอร์เน็ตของ ARM7 หรือ RS232เมื่อพิจารณาว่าอาจมีอุปกรณ์จำนวนมากที่ต้องตรวจสอบ ช่องทางการรับข้อมูลหลายช่องจึงได้รับการออกแบบ และผ่านสวิตช์แอนะล็อกแล้วเข้าสู่ตัวแปลง A/DCPLD เป็นแกนควบคุมของทั้งระบบมันควบคุมการสลับช่องสัญญาณการได้มา การเริ่ม/หยุดของตัวแปลง A/D ตัวสร้างที่อยู่การจัดเก็บของข้อมูลที่แปลงแล้วใน FIFO และการสร้างคำขอขัดจังหวะเพื่อแจ้งให้ ARM7 อ่านและเก็บไว้ใน ฟีฟอ.ข้อมูล ฯลฯ

5. ระบบไฮดรอลิก:

ระบบไฮดรอลิกใช้ระบบจ่ายน้ำมันปั๊มแบบแปรผัน บล็อกวาล์วควบคุมส่วนกลางการไหลขนาดใหญ่ ตัวกรองดูดน้ำมันที่ช่องเติมน้ำมันของปั๊ม และตัวกรองน้ำมันแรงดันสูงที่ทางออกของปั๊มเพื่อป้องกันไม่ให้สิ่งสกปรกเข้าสู่ระบบไฮดรอลิก เพื่อให้แน่ใจว่าวงจรน้ำมันทำงานปกติมีอุณหภูมิน้ำมัน จอแสดงระดับน้ำมัน กรองอากาศ และอุปกรณ์อื่นๆ ในระบบถังน้ำมันเชื้อเพลิงเป็นโครงสร้างเชื่อมแผ่นเหล็กพร้อมช่องทำความสะอาดและปลั๊กสกรูสำหรับระบายน้ำมันและน้ำเสียที่ด้านล่าง

6. ระบบป้องกันการระเบิด

มันใช้แผ่นเหล็กหนาสองชั้นและการออกแบบตาข่ายป้องกันสแตนเลส และส่วนประกอบทางไฟฟ้าทั้งหมดใช้ส่วนประกอบที่ป้องกันการระเบิดและมาตรการป้องกันการแยก
