| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SN772 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |
IEC 60695-2-12 เครื่องทดสอบลวดเรืองแสงสำหรับส่วนประกอบรถยนต์ไฟฟ้า
การปฏิบัติตามมาตรฐานและข้อ
IEC60695-2-10 “การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 2-10: วิธีทดสอบแบบเรืองแสง/แบบลวดร้อน - เครื่องมือลวดเรืองแสงและขั้นตอนการทดสอบทั่วไป”
IEC 60695-2-11 “การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 2-11: วิธีทดสอบแบบเรืองแสง/แบบลวดร้อน - วิธีทดสอบความไวไฟของลวดเรืองแสงสำหรับผลิตภัณฑ์ขั้นสุดท้าย (GWEPT)”
IEC 60695-2-12 "การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 2-12: วิธีทดสอบแบบเรืองแสง/ลวดร้อน - วิธีทดสอบดัชนีความไวไฟของลวดเรืองแสง (GWFI) สำหรับวัสดุ"
IEC60695-2-13 "การทดสอบอันตรายจากไฟไหม้ - ส่วนที่ 2-13: วิธีทดสอบโดยใช้ลวดเรืองแสง/ลวดร้อน - วิธีทดสอบอุณหภูมิการจุดไฟด้วยลวดเรืองแสง (GWIT) สำหรับวัสดุ"

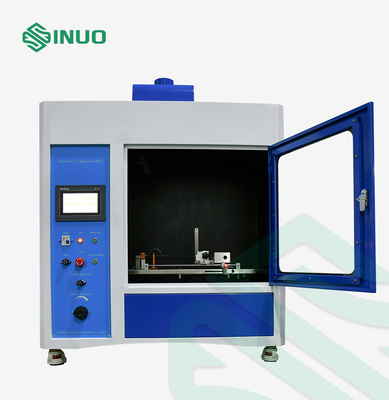

ภาพรวมอุปกรณ์
ตัวอย่างและข้อจำกัด: อุปกรณ์ไฟฟ้าและส่วนประกอบและชิ้นส่วน วัสดุฉนวนไฟฟ้าที่เป็นของแข็ง และวัสดุแข็งอื่นๆ ที่ติดไฟได้ เป็นต้น
แอปพลิเคชัน: อุปกรณ์นี้จำลองการทดสอบความเครียดจากความร้อนของส่วนประกอบที่เรืองแสงหรือแหล่งความร้อน เช่น ความต้านทานโอเวอร์โหลดหรือแหล่งกำเนิดประกายไฟ ซึ่งเกิดขึ้นในเวลาอันสั้นเหมาะสำหรับผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ เครื่องใช้ในครัวเรือน และวัสดุอื่นๆ ที่จะทำการทดสอบอันตรายจากไฟไหม้นอกจากนี้ยังใช้ในการทดสอบแหล่งกำเนิดไฟที่ไม่ติดไฟเพื่อกำหนดอุณหภูมิเริ่มต้นและดัชนีความไวไฟของไส้หลอดเรืองแสงที่เกี่ยวข้อง

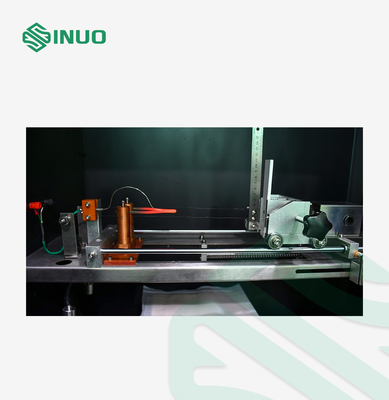

หลักการทดสอบ:ไส้หลอดเรืองแสงที่ต้องการวัสดุและรูปทรง (Ni80/Cr20) ถูกทำให้ร้อนที่อุณหภูมิการทดสอบ 550 ℃ ～ 960 ℃ เป็นเวลา 1 นาที โดยใช้เครื่องทดสอบลวดเรืองแสงที่มีกระแสไฟสูงจากนั้นใช้แรงดันที่ต้องการ (0.95N) เพื่อเผาตัวอย่างในแนวตั้งเป็นเวลา 30 วินาทีผู้ใช้สามารถตัดสินอันตรายจากการจุดระเบิดของผลิตภัณฑ์ไฟฟ้าและอิเล็กทรอนิกส์ได้โดยการสังเกตว่าตัวอย่างทดสอบและวัตถุเครื่องนอนติดไฟหรือเวลาเผาไหม้หรือไม่ใช้สำหรับการทดสอบการจุดระเบิด การทดสอบอุณหภูมิจุดติดไฟ (GWIT) การทดสอบความสามารถในการติดไฟ และการทดสอบดัชนีความไวไฟ (GWFI) ของวัสดุฉนวนที่เป็นของแข็งและวัสดุที่เป็นของแข็งอื่นๆ ที่ติดไฟได้

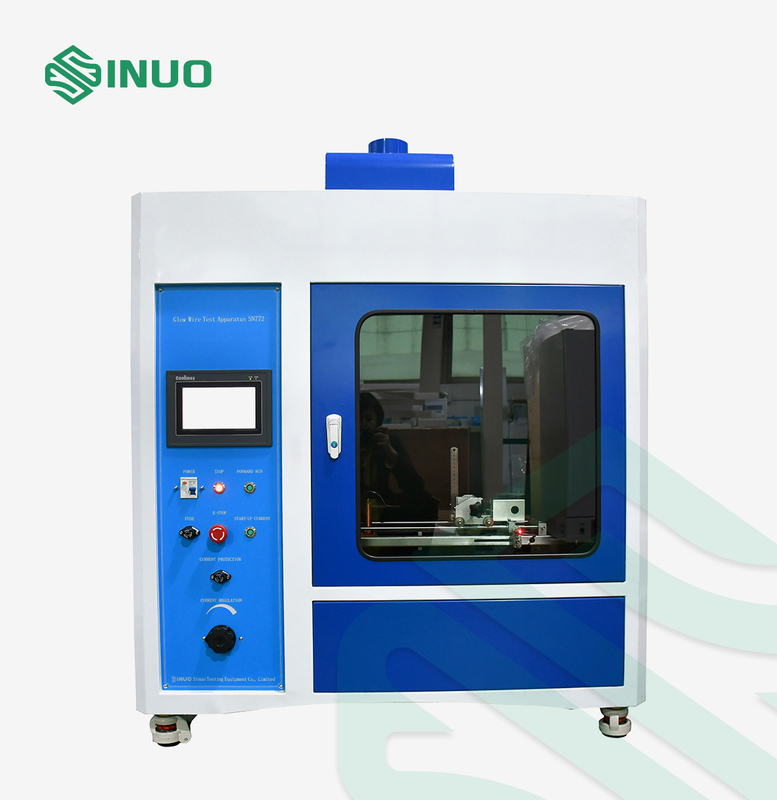

โครงสร้าง: ใช้การควบคุม PLC ขั้นสูงและหน้าจอสัมผัสสีขนาด 7 นิ้ว โดยมีสวิตช์โซลินอยด์วาล์วเพื่อควบคุมความลึกการเผาไหม้ของตัวอย่างทดสอบและติดตั้งเกจวัด อุปกรณ์นี้มีคุณลักษณะที่แน่นอนและรวดเร็วตัวอย่างทดสอบจะหลุดออกจากเส้นใยเรืองแสงโดยอัตโนมัติหลังจากถึงเวลาที่กำหนดการนำเทอร์โมคัปเปิลชนิด BB K ของสหราชอาณาจักรที่นำเข้ามา (1 มม.) ซึ่งมีความทนทานต่ออุณหภูมิสูงถึง 1100 ° (เกิน 1050 °ของข้อกำหนดมาตรฐาน) อุปกรณ์นี้มีการควบคุมอุณหภูมิที่แม่นยำ
พารามิเตอร์ทางเทคนิค
| หมายเลขรุ่น: | SN772 | |
| โหมดควบคุมและการทำงาน | การควบคุม PLC ทำงานบนหน้าจอสัมผัสสีขนาด 7 นิ้ว พร้อมรีโมทคอนโทรลอินฟราเรด | |
| ลวดเรืองแสง | Ф4mm ± 0.04 mm (> 77 % Ni/20 ± 1 % Cr) รูปร่างมาตรฐาน | |
| แรงดันลวดเรืองแสงบนตัวอย่างทดสอบ | 0.95N±0.1N | |
| ความลึกของลวดเรืองแสงที่เข้าสู่ตัวอย่าง | 7 มม. ± 0.5 มม. | |
| ความเร็วในการเคลื่อนที่ของรถเข็นขนย้าย | 10mm /s ～ 25mm /s | |
| การสอบเทียบอุณหภูมิ | อุณหภูมิการสอบเทียบ: 960 °±10°C ความร้อนลวดเรืองแสง | |
| เทอร์โมคัปเปิล: BB เดิมนำเข้า φ1mm หุ้มเกราะนิกเกิล-โครเมียม/อลูมิเนียมนิกเกิล ลวด ชนิด K ทนต่ออุณหภูมิ 11000° | ||
| สอบเทียบฟอยล์สีเงิน: ความบริสุทธิ์ 99.8% พื้นที่ 2 ตร.ม. ความหนา 0.06 มม | ||
| รับถาด | แผ่นไม้สนหนา 10 มม. ปูด้วยกระดาษไหม 12 ~ 30 ก./ลบ.ม. ใต้ตัวอย่าง 200±5 มม. | |
| ห้องทดสอบ | > 0.5 ลูกบาศก์เมตร ระยะห่างระหว่างผลิตภัณฑ์ทดสอบกับแต่ละด้านในของห้องทดสอบมากกว่า 100 มม. พื้นหลังสีดำด้าน ไฟพื้นหลัง ≤ 20Lx พร้อมพัดลมดูดอากาศ | |
| เวลาที่ใช้เปลวไฟ | 30s±1s | |

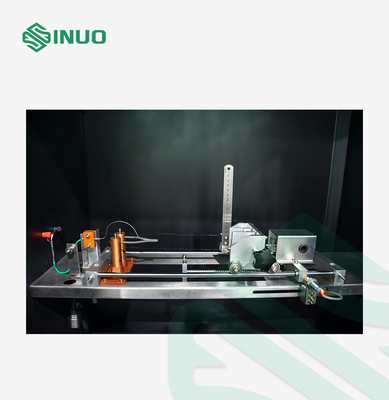

| รถเข็นขนย้าย | รถเข็นขับเคลื่อนผลิตภัณฑ์ทดสอบให้เคลื่อนที่โดยอัตโนมัติ และรถเข็นกลับโดยอัตโนมัติหลังจากป้อนลวดเรืองแสง 7 มม. บนผลิตภัณฑ์ทดสอบ | |
| แสงสว่าง | มีไฟพร้อมคอนโทรล | |
| ขนาด | 1100*550*1200mm,140kg | |
