ห้องควบคุมอุณหภูมิและความชื้นแบบวอล์กอินได้รับการออกแบบมาเพื่อทดสอบทั้งระบบหรือส่วนประกอบขนาดใหญ่ภายใต้สภาวะต่างๆ เช่น อุณหภูมิต่ำ อุณหภูมิสูง ความผันผวนของอุณหภูมิ ความร้อนคงที่ และความร้อนชื้นสลับ หรือที่เรียกว่า "ห้องอุณหภูมิและความชื้นคงที่" โดยสามารถปรับแต่งขนาดและฟังก์ชันการทำงานได้ตามความต้องการของผู้ใช้ การออกแบบแบบแยกส่วน รูปลักษณ์เพรียวบาง และระบบไหลเวียนอากาศขั้นสูง ทำให้สามารถปรับให้เข้ากับความต้องการในการทดสอบที่หลากหลายได้ ห้องนี้ประกอบด้วยหน้าจอสัมผัสและตัวควบคุม PLC จึงเป็นโซลูชันเทคโนโลยีขั้นสูงสำหรับการจำลองสภาพแวดล้อมที่แม่นยำ
บทความนี้จะสำรวจหลักการทำงาน สาขาการใช้งาน คุณลักษณะทางเทคนิค เกณฑ์การเลือกหลัก และข้อกำหนดของห้องอุณหภูมิและความชื้นแบบวอล์กอิน ช่วยให้ผู้อ่านมีความเข้าใจอย่างครอบคลุมเกี่ยวกับผลิตภัณฑ์ที่ซับซ้อนนี้
ห้องนี้รวมระบบทำความเย็น การทำความร้อน การเพิ่มความชื้น ลดความชื้น และการไหลเวียนของอากาศขั้นสูงเพื่อให้สามารถควบคุมอุณหภูมิและความชื้นได้อย่างแม่นยำ ภายในใช้ฉนวนหลายชั้นและเครื่องแลกเปลี่ยนความร้อนประสิทธิภาพสูงเพื่อให้มั่นใจว่ามีสภาพแวดล้อมที่มั่นคงและสม่ำเสมอ ระบบควบคุมที่ขับเคลื่อนโดยไมโครโปรเซสเซอร์หรือ PLC และเซ็นเซอร์ที่มีความแม่นยำสูง จะตรวจสอบและปรับพารามิเตอร์สภาพแวดล้อมอย่างต่อเนื่องแบบเรียลไทม์เพื่อรักษาค่าที่ตั้งไว้ล่วงหน้าให้มีเสถียรภาพเป็นพิเศษในระหว่างการดำเนินการที่ยาวนานขึ้น
Walk-in Chamber ถูกนำมาใช้กันอย่างแพร่หลายในอุตสาหกรรมที่ต้องการการจำลองสภาพแวดล้อม ได้แก่:
เมื่อเลือกห้องอุณหภูมิและความชื้นแบบวอล์กอิน ให้พิจารณาปัจจัยต่อไปนี้:
5. พารามิเตอร์ทางเทคนิค
| ความจุ | ขนาดห้องด้านใน (W*H*D) | ช่วงอุณหภูมิ | ข้อมูลจำเพาะ/รุ่น |
|
8 ลบ.ม |
2000*2000*2000 (มม.) |
-40 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-8-(-40 °C) |
| -50 ℃~+120 ℃ | SN886-8-(-50 °C) | ||
| -60 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-8-(-60 °C) | ||
| -70 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-8-(-70 °C) | ||
|
16 ลบ.ม |
4000*2000*2000 (มม.) |
-40 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-16-(-40 °C) |
| -50 ℃~+120 ℃ | SN886-16-(-50 °C) | ||
| -60 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-16-(-60 °C) | ||
| -70 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-16-(-70 °C) | ||
|
24 ตร.ม |
4000*2000*3000 (มม.) |
-40 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-24-(-40 °C) |
| -50 ℃~+120 ℃ | SN886-24-(-50 °C) | ||
| -60 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-24-(-60 °C) | ||
| -70 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-24-(-70 °C) | ||
|
30ลบ.ม |
5,000*2000*3000 (มม.) |
-40 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-30-(-40 °C) |
| -50 ℃~+120 ℃ | SN886-30-(-50 °C) | ||
| -60 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-30-(-60 °C) | ||
| -70 องศาเซลเซียส ~+150 องศาเซลเซียส | SN886-30-(-70 °C) |
| 1. ข้อจำกัดของตัวอย่าง | ห้องทดสอบนี้ห้ามมิให้: การทดสอบหรือการเก็บตัวอย่างสารไวไฟ วัตถุระเบิด และสารระเหย การทดสอบหรือการเก็บตัวอย่างสารกัดกร่อน การทดสอบหรือการเก็บตัวอย่างทางชีววิทยา การทดสอบหรือการจัดเก็บตัวอย่างแหล่งกำเนิดคลื่นแม่เหล็กไฟฟ้าแรงสูง การทดสอบหรือการเก็บตัวอย่างวัสดุกัมมันตภาพรังสี การทดสอบหรือการเก็บตัวอย่างสารที่มีพิษสูง การทดสอบหรือการจัดเก็บตัวอย่างที่อาจก่อให้เกิดวัสดุไวไฟ ระเบิด ระเหยได้ เป็นพิษสูง มีฤทธิ์กัดกร่อน และกัมมันตภาพรังสีในระหว่างการทดสอบหรือการเก็บรักษา |
| 2. ปริมาตร ขนาด และน้ำหนัก | |
| 2.1 ปริมาณเนื้อหาที่กำหนด | 6ล้านลูกบาศก์เมตร |
| 2.2 ขนาดห้องด้านใน | ลึก(2000)มม. ×กว้าง(1500)มม.×สูง(2000)มม |
| 2.3 มิติภายนอก | ประมาณ ลึก(3750)มม. ×กว้าง(2120)มม.×สูง(2450)มม |
| 2.4 น้ำหนัก | ประมาณ 1500กก |
| 3. ประสิทธิภาพ | |
| 3.1 ช่วงอุณหภูมิ | ช่วงอุณหภูมิ:-50 ℃~+120 ℃ |
| 3.2 ช่วงความชื้น |
(20 ～ 98)% RH (อ้างอิงแผนภูมิช่วงอุณหภูมิและความชื้นที่ควบคุมได้ ไม่มีภาระเปียกและความร้อนที่ทำงานอยู่)

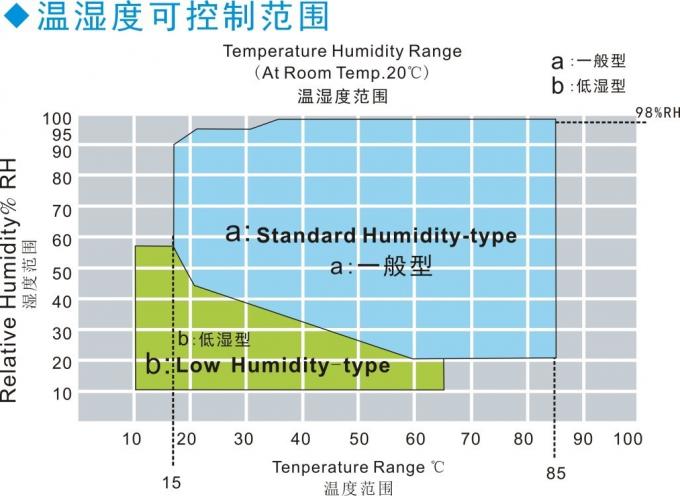

แผนภูมิช่วงการควบคุมอุณหภูมิและความชื้น |
| 3.3 ความผันผวนของอุณหภูมิ | ≤±0.5℃ (ความผันผวนของอุณหภูมิคือครึ่งหนึ่งของความแตกต่างระหว่างอุณหภูมิสูงสุดที่วัดได้และอุณหภูมิต่ำสุดที่จุดศูนย์กลาง) |
| 3.4 ความสม่ำเสมอของอุณหภูมิ | ±2.0°C (ความสม่ำเสมอของอุณหภูมิคือค่าเฉลี่ยเลขคณิตของความแตกต่างระหว่างอุณหภูมิสูงสุดและต่ำสุดที่วัดได้ในการทดสอบแต่ละครั้ง) |
| 3.5 ข้อผิดพลาดของอุณหภูมิ | ± 2.0 ℃ |
| 3.6 เวลาทำความร้อน | +20°C~+120°C≤45นาที (โหลดแบบไม่เชิงเส้น) |
| 3.7 เวลาในการทำความเย็น | +30°C~-50°C≤75นาที (ไม่มีโหลดแบบไม่เชิงเส้น) |
| 3.8 ข้อผิดพลาดเกี่ยวกับความชื้นสัมพัทธ์ (เฉพาะความร้อนชื้นเท่านั้น) |
±3%RH |
|
3.9 เสียงรบกวนในการทำงาน
|
ระดับเสียง≤75dB (วัดในห้องเก็บเสียงที่มีอุณหภูมิแวดล้อม 25°C และมีเสียงก้องต่ำ โดยใช้ A Weighting ทดสอบค่าเฉลี่ย 8 จุด โดยจุดทดสอบแต่ละจุดอยู่ห่างจากแหล่งกำเนิดเสียง 1 เมตร และห่างจากพื้นดิน 1 เมตร) |
| 4. ลักษณะโครงสร้าง | |
|
4.1 วัสดุ
|
1. วัสดุผนังด้านนอก: แผ่นเหล็กรีดเย็น, การดองและฟอสเฟตสีอบผงขั้นสูง 2. วัสดุผนังด้านใน: แผ่นเหล็กสแตนเลส SUS304 # 3. วัสดุฉนวนห้อง: โฟมโพลียูรีเทนแข็ง + ใยแก้ว |
| 4.2 ชิ้นส่วนท่ออากาศ | พัดลมแบบแรงเหวี่ยง; ช่องระบายอากาศสามารถปรับปริมาณลม ความสูง และปริมาณลมกลับได้ |
| 4.3 ประตู | ประตูบานพับเปิดคู่ ใช้มือจับแบบไร้ปฏิกิริยา พร้อมหน้าต่างสังเกต โคมไฟส่องสว่าง อุปกรณ์ทำความร้อนไฟฟ้าป้องกันการควบแน่นของกรอบหน้าต่าง/ประตู ขนาดเปิดประตู: (ประมาณ) 1.5*2M |
| 4.4 หน้าต่างสังเกตการณ์ | มีหน้าต่างสังเกตกระจกกันระเบิดแบบฟิล์มนำไฟฟ้าสองบานที่ประตู (พร้อมฟังก์ชั่นป้องกันการควบแน่น) 500W × 600H (มม.) |
| 4.5 พัดลม | พัดลมหอยโข่งแกนยาว |
| 4.6 ชั้นวางตัวอย่าง | ชั้นวางถาดแบบเคลื่อนย้ายได้แบบสเตนเลสสตีลในตัว 2 อัน |
|
4.7 ใบพัด
|
ใช้ใบพัดสแตนเลสนำเข้าจากไต้หวัน |
| 4.8 เครื่องทำความร้อน | เครื่องทำความร้อนไฟฟ้าโลหะผสมนิกเกิลโครเมียม |
|
4.9 คอมเพรสเซอร์ทำความเย็น
|
คอมเพรสเซอร์ Bitzer ของเยอรมนี |
|
4.10 เครื่องระเหย
|
เครื่องระเหยแบบครีบ |
|
4.11 วิธีการทำความเย็น
|
น้ำตกคอมเพรสเซอร์เครื่องกล |
|
4.12 วิธีการทำความเย็น
|
ระบายความร้อนด้วยอากาศ |
|
4.13เครื่องมือควบคุมอุณหภูมิ
|
TH1200-A คอนโทรลเลอร์แบบตั้งโปรแกรมได้ระบบสัมผัส LCD อัจฉริยะขนาด 7 นิ้ว |
| 4.14 รูตะกั่ว | Φ100มม. 1 ชิ้น พร้อมปลั๊กยางโฟมพิเศษ (อยู่ทางด้านซ้ายของห้อง) |
|
5. ระบบทำความร้อน ความชื้น และเครื่องทำความเย็น และหลักการทำงาน
|
|
| 5.1 ระบบทำความร้อน | ท่อทำความร้อนต้านแห้งชนิดปลอกสแตนเลสมีลวดทำความร้อนโลหะผสมนิกเกิลโครเมียมในตัว |
| เครื่องทำความร้อนไฟฟ้าทำความร้อนความเร็วสูงสแตนเลสชนิดครีบรูปตัวยูใช้สำหรับทำความร้อน | |
| ระบบอิสระโดยสมบูรณ์ไม่ส่งผลต่อวงจรควบคุม | |
| 5.2 ระบบเพิ่มความชื้น |
วิธีการเพิ่มความชื้น: 1. วิธีการทำความชื้นหม้อไอน้ำแบบถอดได้ภายนอกหรือการทำความชื้นในถังเก็บน้ำในตัว2. เครื่องเพิ่มความชื้นหุ้มเกราะสแตนเลส 3. โหมดควบคุมความชื้น: การปรับความกว้างพัลส์แบบไม่สัมผัสและอื่น ๆ เป็นระยะ, SSR (โซลิดสเตตรีเลย์) 4. อุปกรณ์ควบคุมระดับน้ำ, เครื่องทำความชื้นป้องกันการเผาไหม้แห้ง, อุปกรณ์รวบรวมตะกอน, หน้าต่างสังเกตระดับของเหลว 5. พลังงานความชื้น: 12KW |
| ระบบเพิ่มความชื้น |
เครื่องเพิ่มความชื้น: 1. อุปกรณ์จ่ายน้ำอัตโนมัติหรือปุ่มเติมน้ำอัตโนมัติแบบไฟฟ้า 2. สวิตช์ระดับอิเล็กทรอนิกส์ระดับน้ำสองชั้นสูงและต่ำเพื่อป้องกันการทำงานผิดพลาด 3. การขาดแคลนน้ำและการเผาไหม้ของอากาศเหนือการป้องกันอุณหภูมิ + การป้องกันระดับน้ำต่ำเป็นพิเศษ + การป้องกันการทำงานล่วงเวลาของน้ำประปาเพื่อให้แน่ใจว่าอุปกรณ์ทำงานอย่างปลอดภัย |
| 5.3 ระบบทำความเย็น | วิธีทำความเย็น: ระบายความร้อนด้วยอากาศ |
| คอมเพรสเซอร์ทำความเย็น: Germany Bitzerคอมเพรสเซอร์พร้อมสารทำความเย็นที่เป็นมิตรต่อสิ่งแวดล้อม | |
| ท่อทองแดงสารทำความเย็น: ท่อทองแดงสารทำความเย็น K-TYPE เกลียวใน | |
| คอนเดนเซอร์: คอนเดนเซอร์ระบายความร้อนด้วยอากาศชนิดครีบรูปคลื่น | |
| เครื่องระเหย: เครื่องระเหยแบบลาดเอียง FIN— TUBE | |
| องค์ประกอบการแช่แข็ง: โซลินอยด์วาล์วนำเข้าของแท้, ตัวกรองการทำให้แห้ง ฯลฯ | |
| 5.4 คุณสมบัติ | ท่อส่งของทั้งระบบจะต้องผ่านการทดสอบการตรวจจับการรั่วไหลที่น้ำหนัก 22 กก |
| ระบบทำความร้อนและความเย็นมีความเป็นอิสระอย่างสมบูรณ์ | |
| ระบบสามารถป้องกันอุณหภูมิสูงและความดันอากาศสูงไหลย้อนกลับได้ | |
| โปรแกรมการทำงานของระบบทำความเย็นทั้งหมดได้รับการควบคุมอย่างสมบูรณ์โดยตัวควบคุมไมโครคอมพิวเตอร์ | |
ที่ Sinuo Testing Equipment Co., Limited เรามีห้องสิ่งแวดล้อมแบบวอล์กอินที่ทันสมัยซึ่งตอบสนองความต้องการในการทดสอบที่หลากหลาย ตั้งแต่การจำลองอุณหภูมิและความชื้นไปจนถึงสภาพแวดล้อมที่ซับซ้อนและปรับแต่งได้ แม้ว่าเราจะนำเสนอโมเดลมาตรฐานที่หลากหลาย แต่เราเข้าใจดีว่าความต้องการของลูกค้าทุกคนมีเอกลักษณ์เฉพาะตัว นั่นเป็นเหตุผลที่เราเชี่ยวชาญในการประดิษฐ์โซลูชันที่ออกแบบตามความต้องการของคุณโดยเฉพาะ ซึ่งปรับแต่งให้ตรงตามความต้องการของคุณ
ไม่ว่าคุณจะอยู่ในอุตสาหกรรมการบินและอวกาศ ยานยนต์ อิเล็กทรอนิกส์ หรืออุตสาหกรรมอื่นๆ การออก
