| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNDCI96 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |

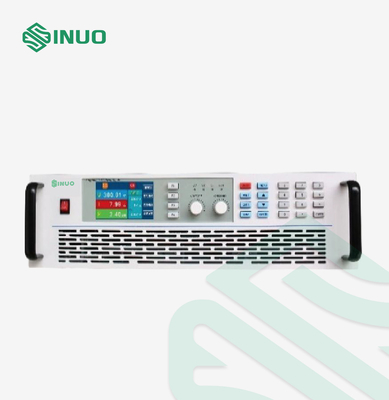

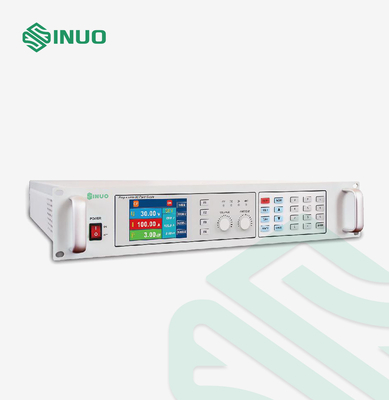

แหล่งจ่ายไฟ DC แบบตั้งโปรแกรมได้ซีรีส์ SNDCI96 มีข้อดีที่สำคัญ เช่น กำลังไฟสูง กระแสไฟสูง การตอบสนองที่รวดเร็ว การตอบสนองชั่วคราวของโหลดที่รวดเร็ว เสียงต่ำ และการใช้งานที่สะดวก!ชุดจ่ายไฟนี้มีความหนาแน่นของพลังงานสูงเป็นพิเศษ และเป็นแหล่งจ่ายไฟ DC ที่ตั้งโปรแกรมได้ซึ่งมีลักษณะสวยงาม มีขนาดเล็ก ประสิทธิภาพสูง ฟังก์ชันทรงพลัง และใช้งานง่ายมีการใช้กันอย่างแพร่หลายในอุตสาหกรรมต่างๆ เช่น การทดสอบมอเตอร์กระแสตรง การบินและอวกาศและการป้องกัน อิเล็กทรอนิกส์สำหรับผู้บริโภค คอมพิวเตอร์และอุปกรณ์ต่อพ่วง การสื่อสาร อุปกรณ์ทางการแพทย์ พลังงานแสงอาทิตย์ และอิเล็กทรอนิกส์ยานยนต์
ซีรี่ส์ SNDCI96 ต้องการโมดูลพลังงาน 5kW ที่แกนหลักของแหล่งจ่ายไฟตามข้อกำหนดของแรงดันไฟขาออก สามารถกำหนดค่าโมดูล 1 ถึง 3 โมดูลลงในแชสซี ซึ่งสามารถจ่ายไฟได้ตั้งแต่ 5kW ถึง 15kWการรวมกันของกล่องหุ้มเหล่านี้สามารถเชื่อมต่อแบบขนานได้อย่างง่ายดายเพื่อให้มีกำลังไฟสูงถึง 150 กิโลวัตต์ตัวจ่ายไฟแบบขนานทำงานเหมือนกับแหล่งจ่ายไฟตัวเดียว โดยให้กระแสไฟทั้งหมดของระบบขั้นสูงเท่านั้นที่ควบคุมได้แหล่งจ่ายไฟสามารถเปิดใช้งานเอาต์พุตลำดับที่ซับซ้อนและโหมดพลังงานคงที่ผ่านอุปกรณ์ควบคุม และสามารถจัดเก็บ/เรียกคืนการตั้งค่าของอุปกรณ์ได้การใช้วงจรต่อเนื่องของชุดจ่ายไฟชุดนี้เป็นทางเลือกในอุดมคติสำหรับการทดสอบซ้ำๆ
คุณสมบัติหลัก
1. ความหนาแน่นของพลังงานสูง, แชสซีมาตรฐาน 3U, กำลังไฟสูงถึง 15kW
2. ช่วงแรงดันไฟฟ้ากว้างตั้งแต่ 0 ~ 40 ถึง 0 ~ 1000V กำลังเครื่องเดียว 5 ~ 15kW
3. การตอบสนองชั่วคราวของโหลดอย่างรวดเร็วเพื่อป้องกันการเบี่ยงเบนของแรงดันไฟฟ้าที่ไม่ต้องการ
4. ความแม่นยำสูง 16 บิตภายใน AD ระลอกต่ำ
5. ส่วนต่อประสานการทำงานที่ยืดหยุ่นสะดวกสำหรับผู้ใช้ในการใช้งาน
6. สามารถรับรู้การเชื่อมต่อแบบขนานเอาต์พุตและการออกแบบโมดูลาร์ซึ่งสะดวกสำหรับผู้ใช้ในการขยายกำลังการผลิต
7. ฟังก์ชันลำดับ การควบคุมระบบที่ยืดหยุ่นและหลากหลาย เพื่อตอบสนองความต้องการในการทดสอบของลูกค้า
8. พัดลมปรับความเร็วรอบพร้อมเสียงต่ำและระบบควบคุมการเปลี่ยนแปลงอุณหภูมิต่ำ
9. ด้วยแรงดันคงที่และโหมดเอาท์พุตกระแสคงที่
10. อินพุตที่สมบูรณ์เกินแรงดันต่ำ, ขาดเฟส, ความร้อนสูงเกินภายใน, แรงดันไฟเกินเอาต์พุตและการป้องกันอื่น ๆ และรับประกันประสิทธิภาพความปลอดภัย
11. ด้วยอินเทอร์เฟซการควบคุมแบบแอนะล็อก เอาต์พุตกำลังสามารถควบคุมแยกต่างหากผ่านอินเทอร์เฟซแบบแอนะล็อกภายนอก
| แบบอย่าง |
SNDCI96 150-33 |
SNDCI96 150-66 |
SNDCI96 150-100 |
SNDCI96 200-25 |
SNDCI96 200-50 |
SNDCI96 200-75 |
|||||||||||
| อินพุต AC | เฟส: 3 เฟส 3 สาย + กราวด์;แรงดันไฟฟ้า: 380VAC±10%;ความถี่: 47 ~ 63Hz;ตัวประกอบกำลัง: ≥0.78 | ||||||||||||||||
| เอาต์พุต DC | แรงดันไฟฟ้า | 0~40V | 0~60V | ||||||||||||||
| หมุนเวียน | 0~125A | 0~250A | 0~375A | 0~83A | 0~167A | 0~250A | |||||||||||
| พลัง | 0~5kW | 0~10kW | 0~15kW | 0~5kW | 0~10kW | 0~15kW | |||||||||||
| ประสิทธิภาพ | 87% ค่าทั่วไปภายใต้เส้นระบุและโหลดสูงสุด | ||||||||||||||||
|
โปรแกรม ความแม่นยำ |
แรงดันไฟฟ้า | ≤± (0.05% +0.05% FS) | |||||||||||||||
| หมุนเวียน | ≤± (0.2% +0.2% FS) | ||||||||||||||||
| OVP | ≤±1%FS (ช่วงการเขียนโปรแกรม: 5-110% จากแผงด้านหน้า, ขั้วต่ออินพุตอนาล็อกระยะไกลหรือการกำหนดค่าอินพุตดิจิตอลเสริม) | ||||||||||||||||
| ความแม่นยำในการอ่านข้อมูล | แรงดันไฟฟ้า | ≤± (0.05% +0.05% FS) | |||||||||||||||
| หมุนเวียน | ≤± (0.2% +0.2% FS) | ||||||||||||||||
| ระลอกคลื่นและเสียงรบกวน |
RMS (20Hz-300KHz) |
20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | ||||||||||
|
PP (20Hz-20MHz) |
75mVpp | 75mVpp | 75mVpp | 75mVpp | 75mVpp | 75mVpp | |||||||||||
| โหมดปัจจุบัน | ＜±0.04% ของกระแส RMS แบบเต็มสเกล | ||||||||||||||||
| แหล่งที่มาเอฟเฟกต์ | แรงดันไฟฟ้า | ≤0.01% FS (± 10%△อินพุต UAC) | |||||||||||||||
| หมุนเวียน | ≤0.05% FS (± 10%△อินพุต UAC) | ||||||||||||||||
| โหลดเอฟเฟกต์ | แรงดันไฟฟ้า | ≤0.02% FS (0-100% ของช่วงการควบคุมโหลด) | |||||||||||||||
| หมุนเวียน | ≤0.1% FS (0-100%△UAC ของช่วงการควบคุมโหลด) | ||||||||||||||||
| กระตุ้นอินเทอร์เฟซ | ข้อมูลจำเพาะ | ปลั๊กตัวเมีย D-Sub 25 ขาเดียวในตัว | |||||||||||||||
| ช่วงสัญญาณ | 0~5V หรือ 0~10V | ||||||||||||||||
| ความแม่นยำของ U/I | การเขียนโปรแกรม U: ≤0.25%FS;คุณอ่านย้อนหลัง: ≤ ± 1.0% FS;ฉันเขียนโปรแกรม: ≤0.8%FS;ฉันอ่านย้อนหลัง: ≤ ± 1.0% FS | ||||||||||||||||
| เวลาตอบสนองแบบไดนามิก | ใช้เวลาในการควบคุมโหลด | ภายใต้การเปลี่ยนแปลงการโหลด 50% ถึง 100% หรือ 100% ถึง 50% ให้กลับไปที่เอาต์พุตสถานะคงที่แบบเต็มสเกล ±0.75% ภายใน 1ms | |||||||||||||||
| เวลาที่เพิ่มขึ้นของแรงดันไฟขาออก | สูงสุด 100ms (สเกลเต็ม 10 ~ 90%) | ||||||||||||||||
| อัตราการฆ่าปัจจุบัน | 45A/MS (ค่าปกติ) | ||||||||||||||||
| ความเสถียร | ภายใต้สภาวะของสภาพแวดล้อมการทำงานเดียวกัน หลังจาก 30 นาทีของการอุ่นเครื่อง โดยปกติแล้วจะอยู่ภายใน ±0.05% ของค่าที่ตั้งไว้ภายใน 8 ชั่วโมง | ||||||||||||||||
| อินเทอร์เฟซการสื่อสาร | RS232/RS485/CAN/LAN/UBS และอื่นๆ อินเทอร์เฟซ | ||||||||||||||||
| การทำงานแบบขนาน | สามารถเชื่อมต่อผลิตภัณฑ์ได้สูงสุด 5 รายการและแหล่งจ่ายไฟ 61 รายการแบบขนานจะลดความแม่นยำของแหล่งจ่ายไฟแต่ละตัวลง 0.3% | ||||||||||||||||
| การดำเนินการควบคู่ | มากถึง 2 หน่วยในซีรีย์ | ||||||||||||||||
| สภาพแวดล้อมในการทำงาน | ประเภทในร่ม;อุณหภูมิในการทำงาน: 0~50℃, ความชื้น: <80%, ไม่มีการควบแน่น, อุณหภูมิในการจัดเก็บ: -20~70℃, ระดับความสูง <2000m | ||||||||||||||||
|
ค่าสัมประสิทธิ์อุณหภูมิ
|
0.02% / ℃แรงดันเอาต์พุตสูงสุดภายใต้แรงดันไฟฟ้าที่ตั้งไว้ค่าทั่วไป | ||||||||||||||||
| 0.03% / ℃กระแสไฟขาออกสูงสุดภายใต้การตั้งค่าปัจจุบันค่าทั่วไป | |||||||||||||||||
| เอาท์พุทแรงดันลอยตัว | ขั้วลบอยู่ภายใน ±300V ของศักยภาพแชสซี | ||||||||||||||||
| ปริมาณ: W * H * D (มม.) | 482mm*609mm*132mm (W*H*D) ตู้มาตรฐาน สูง 3U | ||||||||||||||||
| น้ำหนัก | 22Kg | 28Kg | 34Kg | 22Kg | 28Kg | 34Kg | |||||||||||
| แบบอย่าง |
SNDCI96 80-63 |
SNDCI96 80-125 |
SNDCI96 80-188 |
SNDCI96 100-50 |
SNDCI96 100-100 |
SNDCI96 100-150 |
|||||||||||
| อินพุต AC | เฟส: 3 เฟส 3 สาย + กราวด์;แรงดันไฟฟ้า: 380VAC±10%;ความถี่: 47 ~ 63Hz;ตัวประกอบกำลัง: ≥0.78 | ||||||||||||||||
| เอาต์พุต DC | แรงดันไฟฟ้า | 0~80V | 0~100V | ||||||||||||||
| หมุนเวียน | 0~63A | 0~125A | 0~188A | 0~50A | 0~100A | 0~150A | |||||||||||
| พลัง | 0~5kW | 0~10kW | 0~15kW | 0~5kW | 0~10kW | 0~15kW | |||||||||||
| ประสิทธิภาพ | 87% ค่าทั่วไปภายใต้เส้นระบุและโหลดสูงสุด | ||||||||||||||||
|
โปรแกรม ความแม่นยำ |
แรงดันไฟฟ้า | ≤± (0.05% +0.05% FS) | |||||||||||||||
| หมุนเวียน | ≤± (0.2% +0.2% FS) | ||||||||||||||||
| OVP | ≤±1%FS (ช่วงการเขียนโปรแกรม: 5-110% จากแผงด้านหน้า, ขั้วต่ออินพุตอนาล็อกระยะไกลหรือการกำหนดค่าอินพุตดิจิตอลเสริม) | ||||||||||||||||
| ความแม่นยำในการอ่านข้อมูล | แรงดันไฟฟ้า | ≤± (0.05% +0.05% FS) | |||||||||||||||
| หมุนเวียน | ≤± (0.2% +0.2% FS) | ||||||||||||||||
| ระลอกคลื่นและเสียงรบกวน |
RMS (20Hz-300KHz) |
20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | 20mVrms | ||||||||||
|
PP (20Hz-20MHz) |
100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | 100mVpp | |||||||||||
| โหมดปัจจุบัน | ＜±0.04% ของกระแส RMS แบบเต็มสเกล | ||||||||||||||||
| แหล่งที่มาเอฟเฟกต์ | แรงดันไฟฟ้า | ≤0.01% FS (± 10%△อินพุต UAC) | |||||||||||||||
| หมุนเวียน | ≤0.05% FS (± 10%△อินพุต UAC) | ||||||||||||||||
| โหลดเอฟเฟกต์ | แรงดันไฟฟ้า | ≤0.02% FS (0-100% ของช่วงการควบคุมโหลด) | |||||||||||||||
| หมุนเวียน | ≤0.1% FS (0-100%△UAC ของช่วงการควบคุมโหลด) | ||||||||||||||||
| กระตุ้นอินเทอร์เฟซ | ข้อมูลจำเพาะ | ปลั๊กตัวเมีย D-Sub 25 ขาเดียวในตัว | |||||||||||||||
| ช่วงสัญญาณ | 0~5V หรือ 0~10V | ||||||||||||||||
| ความแม่นยำของ U/I |
การเขียนโปรแกรม U: ≤0.25%FS;คุณอ่านย้อนหลัง: ≤ ± 1.0% FS;ฉันเขียนโปรแกรม: ≤0.8%FS; ฉันอ่านย้อนหลัง: ≤ ± 1.0% FS |
||||||||||||||||
| เวลาตอบสนองแบบไดนามิก | ใช้เวลาในการควบคุมโหลด | ภายใต้การเปลี่ยนแปลงการโหลด 50% ถึง 100% หรือ 100% ถึง 50% ให้กลับไปที่เอาต์พุตสถานะคงที่แบบเต็มสเกล ±0.75% ภายใน 1ms | |||||||||||||||
| เวลาที่เพิ่มขึ้นของแรงดันไฟขาออก | สูงสุด 100ms (สเกลเต็ม 10 ~ 90%) | ||||||||||||||||
| อัตราการฆ่าปัจจุบัน | 45A/MS (ค่าปกติ) | ||||||||||||||||
| ความเสถียร | ภายใต้สภาวะของสภาพแวดล้อมการทำงานเดียวกัน หลังจาก 30 นาทีของการอุ่นเครื่อง โดยปกติแล้วจะอยู่ภายใน ±0.05% ของค่าที่ตั้งไว้ภายใน 8 ชั่วโมง | ||||||||||||||||
| อินเทอร์เฟซการสื่อสาร | RS232/RS485/CAN/LAN/UBS และอื่นๆ อินเทอร์เฟซ | ||||||||||||||||
| การทำงานแบบขนาน | สามารถเชื่อมต่อผลิตภัณฑ์ได้สูงสุด 5 รายการและแหล่งจ่ายไฟ 61 รายการแบบขนานจะลดความแม่นยำของแหล่งจ่ายไฟแต่ละตัวลง 0.3% | ||||||||||||||||
| การดำเนินการควบคู่ | มากถึง 2 หน่วยในซีรีย์ | ||||||||||||||||
| สภาพแวดล้อมในการทำงาน | ประเภทในร่ม;อุณหภูมิในการทำงาน: 0~50℃, ความชื้น: <80%, ไม่มีการควบแน่น, อุณหภูมิในการจัดเก็บ: -20~70℃, ระดับความสูง <2000m | ||||||||||||||||
|
ค่าสัมประสิทธิ์อุณหภูมิ
|
0.02% / ℃แรงดันเอาต์พุตสูงสุดภายใต้แรงดันไฟฟ้าที่ตั้งไว้ค่าทั่วไป | ||||||||||||||||
| 0.03% / ℃กระแสไฟขาออกสูงสุดภายใต้การตั้งค่าปัจจุบันค่าทั่วไป | |||||||||||||||||
| เอาท์พุทแรงดันลอยตัว | ขั้วลบอยู่ภายใน ±300V ของศักยภาพแชสซี | ||||||||||||||||
| ปริมาณ: W * H * D (มม.) | 482mm*609mm*132mm (W*H*D) ตู้มาตรฐาน สูง 3U | ||||||||||||||||
| น้ำหนัก | 22Kg | 28Kg | 34Kg | 22Kg | 28Kg | 34Kg | |||||||||||
| แบบอย่าง |
SNDCI96 600-8 |
SNDCI96 600-17 |
SNDCI96 1,000-25 |
SNDCI96 1,000-5 |
SNDCI96 1,000-10 |
SNDCI96 1,000-15 |
|||||||||||
| อินพุต AC | เฟส: 3 เฟส 3 สาย + กราวด์;แรงดันไฟฟ้า: 380VAC±10%;ความถี่: 47 ~ 63Hz;ตัวประกอบกำลัง: ≥0.78 | ||||||||||||||||
| เอาต์พุต DC | แรงดันไฟฟ้า | 0~600V | 0~1000V | ||||||||||||||
| หมุนเวียน | 0~8A | 0~17A | 0~25A | 0~5A | 0~10A | 0~15A | |||||||||||
| พลัง | 0~5kW | 0~10kW | 0~15kW | 0~5kW | 0~10kW | 0~15kW | |||||||||||
| ประสิทธิภาพ | 87% ค่าทั่วไปภายใต้เส้นระบุและโหลดสูงสุด | ||||||||||||||||
|
โปรแกรม ความแม่นยำ |
แรงดันไฟฟ้า | ≤± (0.05% +0.05% FS) | |||||||||||||||
| หมุนเวียน | ≤± (0.2% +0.2% FS) | ||||||||||||||||
| OVP | ≤±1%FS (ช่วงการเขียนโปรแกรม: 5-110% จากแผงด้านหน้า, ขั้วต่ออินพุตอนาล็อกระยะไกลหรือการกำหนดค่าอินพุตดิจิตอลเสริม) | ||||||||||||||||
| ความแม่นยำในการอ่านข้อมูล | แรงดันไฟฟ้า | ≤± (0.05% +0.05% FS) | |||||||||||||||
| หมุนเวียน | ≤± (0.2% +0.2% FS) | ||||||||||||||||
| ระลอกคลื่นและเสียงรบกวน |
RMS (20Hz-300KHz) |
60mVrms | 60mVrms | 60mVrms | 60mVrms | 60mVrms | 60mVrms | ||||||||||
|
PP (20Hz-20MHz) |
350mVpp | 350mVpp | 350mVpp | 350mVpp | 350mVpp | 350mVpp | |||||||||||
| โหมดปัจจุบัน | ＜±0.04% ของกระแส RMS แบบเต็มสเกล | ||||||||||||||||
| แหล่งที่มาเอฟเฟกต์ | แรงดันไฟฟ้า | ≤0.01% FS (± 10%△อินพุต UAC) | |||||||||||||||
| หมุนเวียน | ≤0.05% FS (± 10%△อินพุต UAC) | ||||||||||||||||
| โหลดเอฟเฟกต์ | แรงดันไฟฟ้า | ≤0.02% FS (0-100% ของช่วงการควบคุมโหลด) | |||||||||||||||
| หมุนเวียน | ≤0.1% FS (0-100%△UAC ของช่วงการควบคุมโหลด) | ||||||||||||||||
| กระตุ้นอินเทอร์เฟซ | ข้อมูลจำเพาะ | ปลั๊กตัวเมีย D-Sub 25 ขาเดียวในตัว | |||||||||||||||
| ช่วงสัญญาณ | 0~5V หรือ 0~10V | ||||||||||||||||
| ความแม่นยำของ U/I |
การเขียนโปรแกรม U: ≤0.25%FS;คุณอ่านย้อนหลัง: ≤ ± 1.0% FS;ฉันเขียนโปรแกรม: ≤0.8%FS; ฉันอ่านย้อนหลัง: ≤ ± 1.0% FS |
||||||||||||||||
| เวลาตอบสนองแบบไดนามิก | ใช้เวลาในการควบคุมโหลด | ภายใต้การเปลี่ยนแปลงการโหลด 50% ถึง 100% หรือ 100% ถึง 50% ให้กลับไปที่เอาต์พุตสถานะคงที่แบบเต็มสเกล ±0.75% ภายใน 1ms | |||||||||||||||
| เวลาที่เพิ่มขึ้นของแรงดันไฟขาออก | สูงสุด 100ms (สเกลเต็ม 10 ~ 90%) | ||||||||||||||||
| อัตราการฆ่าปัจจุบัน | 45A/MS (ค่าปกติ) | ||||||||||||||||
| ความเสถียร | ภายใต้สภาวะของสภาพแวดล้อมการทำงานเดียวกัน หลังจาก 30 นาทีของการอุ่นเครื่อง โดยปกติแล้วจะอยู่ภายใน ±0.05% ของค่าที่ตั้งไว้ภายใน 8 ชั่วโมง | ||||||||||||||||
| อินเทอร์เฟซการสื่อสาร | RS232/RS485/CAN/LAN/UBS และอื่นๆ อินเทอร์เฟซ | ||||||||||||||||
| การทำงานแบบขนาน | สามารถเชื่อมต่อผลิตภัณฑ์ได้สูงสุด 5 รายการและแหล่งจ่ายไฟ 61 รายการแบบขนานจะลดความแม่นยำของแหล่งจ่ายไฟแต่ละตัวลง 0.3% | ||||||||||||||||
| การดำเนินการควบคู่ | มากถึง 2 หน่วยในซีรีย์ | ||||||||||||||||
| สภาพแวดล้อมในการทำงาน | ประเภทในร่ม;อุณหภูมิในการทำงาน: 0~50℃, ความชื้น: <80%, ไม่มีการควบแน่น, อุณหภูมิในการจัดเก็บ: -20~70℃, ระดับความสูง <2000m | ||||||||||||||||
|
ค่าสัมประสิทธิ์อุณหภูมิ
|
0.02% / ℃แรงดันเอาต์พุตสูงสุดภายใต้แรงดันไฟฟ้าที่ตั้งไว้ค่าทั่วไป | ||||||||||||||||
| 0.03% / ℃กระแสไฟขาออกสูงสุดภายใต้การตั้งค่าปัจจุบันค่าทั่วไป | |||||||||||||||||
| เอาท์พุทแรงดันลอยตัว | ขั้วลบอยู่ภายใน ±300V ของศักยภาพแชสซี | ||||||||||||||||
| ปริมาณ: W * H * D (มม.) | 482mm*609mm*132mm (W*H*D) ตู้มาตรฐาน สูง 3U | ||||||||||||||||
| น้ำหนัก | 22Kg | 28Kg | 34Kg | 22Kg | 28Kg | 34Kg | |||||||||||
