| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNEB |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

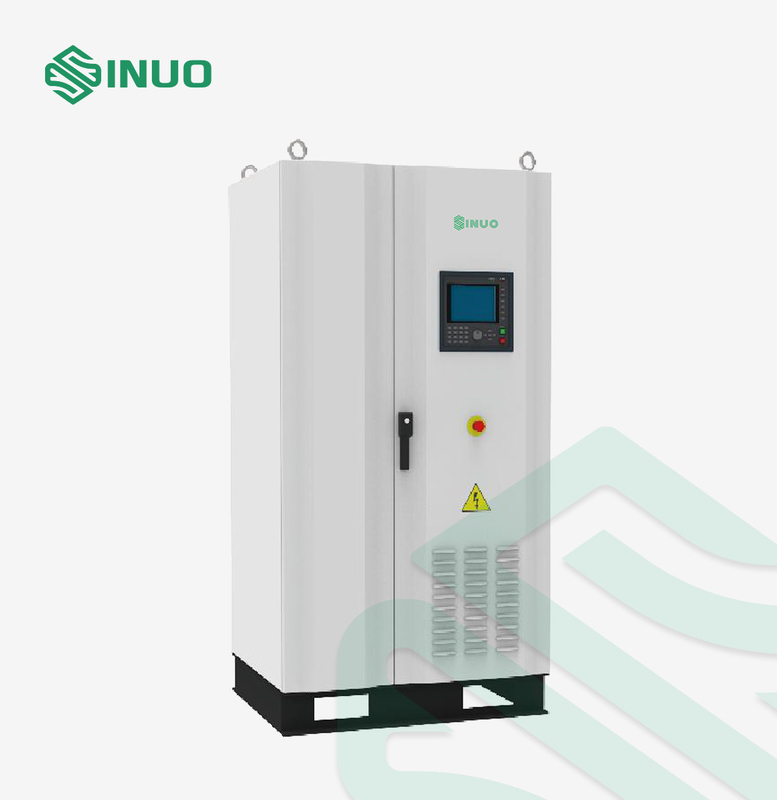

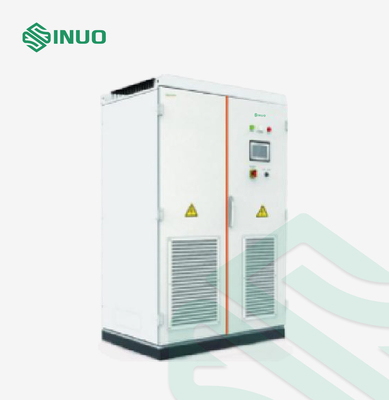

คำติชมของยานพาหนะไฟฟ้า Power Grid Simulator

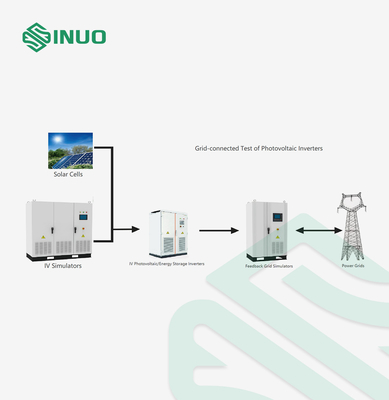

เครื่องจำลองกริดจำลอง SNEBP ซีรีส์ใช้ในอุตสาหกรรมพลังงานใหม่ เช่น กองชาร์จ อินเวอร์เตอร์เก็บพลังงาน อินเวอร์เตอร์ไฟฟ้าโซลาร์เซลล์ ตัวแปลงพลังงานลม และผลิตภัณฑ์อื่นๆ สำหรับการทดสอบประสิทธิภาพการเชื่อมต่อกริดปลายอินพุตของผลิตภัณฑ์ใช้เทคโนโลยีการแก้ไข PWM แบบดิจิตอล และปลายเอาต์พุตใช้เทคโนโลยีอินเวอร์เตอร์ความถี่สูงแบบดิจิตอลอิสระมีพลังงานป้อนกลับอย่างเต็มรูปแบบไปยังกริด ตัวประกอบกำลังอินพุตสูง มลพิษในกริดต่ำ คุณภาพของรูปคลื่นเอาท์พุตสูง การตอบสนองแบบไดนามิกที่รวดเร็ว และการปรับอิสระสามเฟสและข้อดีอื่นๆ
คุณสมบัติหลัก
1. ด้วยโหมดเอาต์พุตหลายแบบ ฟังก์ชันอันทรงพลัง:
(1) โหมดมาตรฐานสามเฟส: เอาต์พุตแรงดันไฟฟ้าสามเฟสมาตรฐาน
(2) โหมดไม่สมดุลสามเฟส: แรงดันไฟฟ้าสามเฟสถูกตั้งค่าอย่างอิสระและมุมเฟสสามเฟสสามารถปรับได้ตั้งแต่ 0.0 °ถึง 359.9 °
(3) โหมดเฟสเดียวแบบขนาน: การเชื่อมต่อแบบขนานสามเฟสเข้ากับเอาต์พุตเฟสเดียวกำลังสูง
2. เอาต์พุตโหมดสามเฟสใช้การออกแบบดีคัปปลิ้งสามเฟส พร้อมฟังก์ชันการจำลองความผิดปกติของกริดพลังงานที่ครอบคลุม: การบิดเบือนของกริด ความผันผวนของกริด ความไม่สมดุลสามเฟส ฯลฯ และฮาร์มอนิก 2-40 ตัวสามารถซ้อนทับในโหมดฮาร์มอนิก

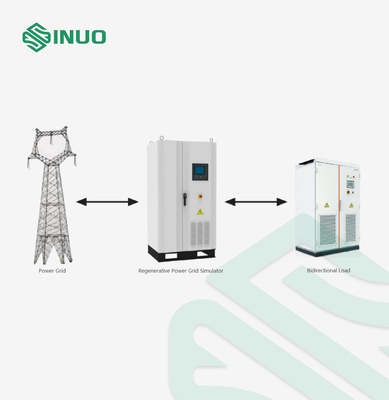

3. ติดตั้งฟังก์ชันการทำงานแบบสี่ควอดแรนท์ ให้พลังงานป้อนกลับ 100% ไปยังกริด
4. เป็นไปตามข้อกำหนดการทดสอบแรงดันไฟฟ้าต่ำ (ศูนย์) ที่กำหนดโดยมาตรฐาน NB/T32004-2013 และประสิทธิภาพการทำงานที่แรงดันไฟฟ้าต่ำ (ศูนย์) มีความน่าเชื่อถือ และจะไม่สะท้อนกับโหลดที่แรงดันไฟฟ้าต่ำ
5. ปฏิบัติตามข้อกำหนดการทดสอบที่กำหนดโดยมาตรฐานแห่งชาติ
6. ความเร็วในการตอบสนองแบบไดนามิกนั้นรวดเร็วและเวลาตอบสนองการกลายพันธุ์ของแรงดันไฟฟ้าอยู่ภายใน 20ms;ตัวประกอบกำลังไฟฟ้าอินพุตสูง (≥095) และความผิดเพี้ยนของกระแสอินพุตต่ำ (<5%);
7. ด้วยฟังก์ชันล็อคอัตโนมัติ แป้นพิมพ์จะถูกล็อคโดยอัตโนมัติเป็นระยะๆ เพื่อป้องกันอุบัติเหตุหรืออันตรายที่เกิดจากการสัมผัสโดยไม่ได้ตั้งใจ
8. หน้าจอสัมผัสสีขนาด 8 นิ้ว การทำงานทั้งหมดสามารถรับรู้ได้ผ่านหน้าจอสัมผัส รูปลักษณ์สวยงาม การใช้งานสะดวก และมาพร้อมกับปุ่มตัวเลข ปุ่มฟังก์ชัน ปุ่มหมุน ฯลฯ และการทำงานมีความหลากหลาย ;
9. ฟังก์ชั่นการวัดเสร็จสมบูรณ์ สามารถวัดแรงดัน กระแส กระแสสูงสุด ความถี่ พลังงานที่ใช้งาน พลังงานปรากฏ ตัวประกอบกำลัง ปัจจัยแรงดันยอด และพารามิเตอร์พลังงานไฟฟ้าอื่น ๆ:
10. ด้วยฟังก์ชันการตรวจสอบปัญญาประดิษฐ์ (Al-Monitor) การตรวจสอบแรงดันไฟฟ้าภายใน กระแสไฟ อุณหภูมิและพารามิเตอร์อื่น ๆ แบบเรียลไทม์ สภาวะผิดปกติจะแจ้งเตือนทันที และพร้อมท์สำหรับการประมวลผลที่ทันท่วงที
11. ด้วยฟังก์ชัน Black-Box มันสามารถบันทึกพารามิเตอร์การทำงานโดยอัตโนมัติภายใต้สภาวะที่ผิดปกติ ซึ่งสะดวกสำหรับการดูและบำรุงรักษาในภายหลัง
12. ส่วนประกอบหลักเป็นแบรนด์ที่มีชื่อเสียงระดับสากล เชื่อถือได้ในด้านคุณภาพ มั่นคง และทนทาน
13. ตัวบ่งชี้หลักได้รับการออกแบบด้วยระยะขอบหลายระดับ ความเค้นจากแรงดันไฟฟ้า ความเค้นในปัจจุบัน และการสร้างความร้อนผ่านการทดสอบประเภทที่เข้มงวดเครื่องทั้งหมดมีความน่าเชื่อถือสูงและอายุการใช้งานยาวนาน
14. อินเทอร์เฟซการสื่อสารเป็นมาตรฐานโดยเลือก RS232, RS485, GPIB, ETHERNET, การควบคุมแบบแอนะล็อก ฯลฯ
แอปพลิเคชัน
| การทำงานของฟังก์ชัน | |||||||||
| การเขียนโปรแกรมบันได | 9999 ก้าว | ||||||||
| การเขียนโปรแกรมขั้นตอน | 100 ขั้นตอน 999999 รอบ | ||||||||
| การเขียนโปรแกรมไล่โทนสี | 100 ขั้นตอน 999999 รอบ | ||||||||
| แรงดันไฟฟ้าต่ำ (ศูนย์) ขี่ผ่าน | สามารถจำลองมาตรฐานของหลายประเทศทั่วโลก และเวลาตอบสนองขั้นต่ำคือ ≤20ms | ||||||||
| ขี่ไฟฟ้าแรงสูงผ่าน | สามารถจำลองมาตรฐานของหลายประเทศทั่วโลก และเวลาตอบสนองขั้นต่ำคือ ≤20ms | ||||||||
| รูปแบบคลื่น | คลื่นไซน์หรือฮาร์มอนิก (2~40 ฮาร์มอนิกซ้อนทับ) | ||||||||
| ฟังก์ชั่นการปรับตามเวลาจริง |
1. ในสถานะเริ่มต้นของโหมดปกติ คุณสามารถปรับการตั้งค่าแรงดันไฟขาออกและความถี่ผ่านปุ่มตัวเลข เพิ่มและลดปุ่ม และลูกบิด และอัปเดตทันที
2. เมื่อเปิดใช้งานโหมดปกติ รูปแบบคลื่นสัญญาณเอาต์พุตสามารถเปลี่ยนและอัปเดตได้ทันที10 กลุ่มทางลัดในโหมดปกติ |
||||||||
| โอนด่วน | 10 กลุ่มทางลัดในโหมดฮาร์มอนิก; | ||||||||
| ฟังก์ชั่นป้องกัน | |||||||||
| ความจุเกิน |
105% <overload≤110% ตัดเอาต์พุตหลังจาก 15 วินาที 110% <โอเวอร์โหลด≤200% 200% <overload≤300% ตัดเอาต์พุตหลังจาก 5 วินาที ตัดเอาต์พุตหลังจาก 2 วินาที 300%<โอเวอร์โหลด ตัดไฟออกทันที |
||||||||
| อุปกรณ์ป้องกัน | กระแสไฟเกิน, โอเวอร์โหลด, การป้องกันไฟฟ้าลัดวงจร, การป้องกันความร้อนเกิน, เอาต์พุตเกินแรงดันไฟเกิน, การป้องกันการสูญเสียเฟส, บัสเกินแรงดันต่ำ, คอนแทคกำลังไฟฟ้าขาออก การป้องกันการเดินทางอัตโนมัติ | ||||||||
| การป้องกันซอฟต์แวร์ | ฟังก์ชันตรวจสอบปัญญาประดิษฐ์ (จอภาพอัลตราไวโอเลต) ฟังก์ชันกล่องดำ ระบบป้องกันการล็อกกุญแจอัตโนมัติ | ||||||||
| อินเทอร์เฟซระยะไกล | |||||||||
| อินเทอร์เฟซการสื่อสาร | มาตรฐาน: RS232, ตัวเลือก: RS485, GPIB, ETHERNET | ||||||||
| รีโมท | อุปกรณ์เสริม: พอร์ตควบคุมอนาล็อก | ||||||||
| พารามิเตอร์อินพุต | |||||||||
| อินพุตเฟสหมายเลข | สามเฟสสี่สาย+PE | ||||||||
| ช่วงแรงดันไฟฟ้าขาเข้า | 380v 57v(ll) | ||||||||
| ช่วงความถี่อินพุต | 45~65hz | ||||||||
| ตัวประกอบกำลังไฟฟ้าเข้า |
> 0.97 (แรงดันไฟฟ้าขาเข้า, กระแสไฟขาเข้า 50% -100%) > 0.95 (แรงดันไฟฟ้าขาเข้า, กระแสไฟขาเข้า 10% -50%) |
||||||||
| อินพุตความผิดเพี้ยนปัจจุบัน | <5% (ภายใต้เงื่อนไขการจัดอันดับ) | ||||||||
| สภาพแวดล้อมในการทำงาน | |||||||||
| อุณหภูมิในการทำงาน | 0-40 ℃ | ||||||||
| ความชื้นในการทำงาน | 20-90% rh (ไม่กลั่นตัว) | ||||||||
| ปริมาณและน้ำหนัก | |||||||||
| ขนาด (w*h*d mm) | 1,000*2000*800 | 1800*2000*800 | 2000*2000*1000 | ||||||
| น้ำหนัก (กิโลกรัม) | 510 | 600 | 750 | 1050 | 1350 | 1500 | 1650 | 1850 | 2100 |
พารามิเตอร์ทางเทคนิค
| ชื่อผลิตภัณฑ์ | รถไฟฟ้าป้อนกลับ Power Grid | |||||||||
| หมายเลขผลิตภัณฑ์ |
SNEB 015 -3X |
SNEB 030 -3X |
SNEB 045 -3X |
SNEB 060 -3X |
SNEB 090 -3X |
SNEB 120 -3X |
SNEB 150 -3X |
SNEB 180 -3X |
SNEB 240 -3X |
|
| ความจุเอาต์พุต/การดูดซึม | 15kVA | 30kVA | 45kVA | 60kVA | 90kVA | 120kVA | 150kVA | 180kVA | 240kVA | |
| ฟังก์ชันพื้นฐาน | ||||||||||
| ฟังก์ชันเอาต์พุต | ด้วยฟังก์ชันการจำลองโครงข่ายไฟฟ้าที่ครอบคลุม | |||||||||
| ความสามารถในการตอบรับ | ด้วยฟังก์ชั่นป้อนกลับพลังงาน 100% ไปยังกริด | |||||||||
| ฟังก์ชันการแยก | หม้อแปลงแยกในตัว | |||||||||
| ตัวประกอบกำลังโหลด | +1.0~1.0 | |||||||||
| การเดินสายไฟ | อินพุต: สามเฟสสี่สาย, เอาต์พุต: สามเฟสสี่สาย/สองเฟสเดียว (สลับอัตโนมัติตามโหมดเอาต์พุต) | |||||||||
| พารามิเตอร์เอาต์พุต | ||||||||||
| จำนวนเฟสเอาต์พุต | สามเฟสสี่สายหรือเฟสเดียวสองสาย | |||||||||
| โหมดเอาต์พุต | โหมดมาตรฐานสามเฟส, โหมดไม่สมดุลสามเฟส, เฟสเดียวแบบขนาน | |||||||||
| แรงดันขาออก | 0.0~ 300.0V(LN) | |||||||||
| ความแม่นยำในการตั้งค่าแรงดันไฟฟ้า | ความแม่นยำ: ≤0.5% ความละเอียด: 0.1V | |||||||||
| โหมดมาตรฐานสามเฟส โหมดไม่สมดุลสามเฟส | ||||||||||
| จัดอันดับปัจจุบัน | 22.7A | 45.4A | 68.1A | 90.9A | 136.3A | 181.8A | 227.2A | 272.7A | 363.6A | |
| โหมดเฟสเดียวแบบขนาน | ||||||||||
| จัดอันดับปัจจุบัน | 68.1A | 136.3A | 204.5A | 272.7A | 409.1A | 545.4A | 681.8A | 818.1A | 1090.9A | |
| ความถี่เอาท์พุท | 45.00~ 65.00Hz | |||||||||
| ความแม่นยำในการตั้งค่าความถี่ | ความแม่นยำ: 0.02% ความละเอียด: 0.01Hz | |||||||||
| ความเสถียรของความถี่ | ≤0.02% | |||||||||
| ความผิดเพี้ยนของแรงดันไฟฟ้า (VTHD) | <1% (โหลดเชิงเส้น) | |||||||||
| เวลาการเกิดปฏิกิริยา | <2ms | |||||||||
| เวลาตอบสนองการเปลี่ยนแปลงอย่างฉับพลันของแรงดันไฟฟ้า | <20ms | |||||||||
| มุมสามเฟส | 120° ± 2° (โหมดมาตรฐานสามเฟส) | |||||||||
| ปัจจัยยอด | 1.41±0.1 (โหมดคลื่นไซน์) | |||||||||
| เอฟเฟกต์โหลดเอฟเฟกต์แรงดันไฟ | ≤1% | |||||||||
| มีประสิทธิภาพ | > 85% | |||||||||
| จอแสดงผลการวัด | ||||||||||
| โหมดการแสดงผล | หน้าจอสัมผัสสีขนาด 8 นิ้ว | |||||||||
| ความแม่นยำในการวัดแรงดัน | ความแม่นยำ: 0.2%FS+0.2% แสดงค่า ความละเอียด: 0.1V | |||||||||
| ความแม่นยำในการวัดความถี่ | ความแม่นยำ: 0.02% ความละเอียด: 0.01Hz | |||||||||
| ความแม่นยำในการวัดปัจจุบัน | ความแม่นยำ: 0.3%FS+0.3% ความละเอียดของค่าการแสดงผล: 01A/1A | |||||||||
| ความแม่นยำในการวัดกำลัง | ความแม่นยำ: 0.5%FS+0.5% ความละเอียดของค่าที่แสดง: 0.1kW/0.01kW/0.001kW | |||||||||
