| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | ซีรีส์ SNELD |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 10 ชุด/เดือน |

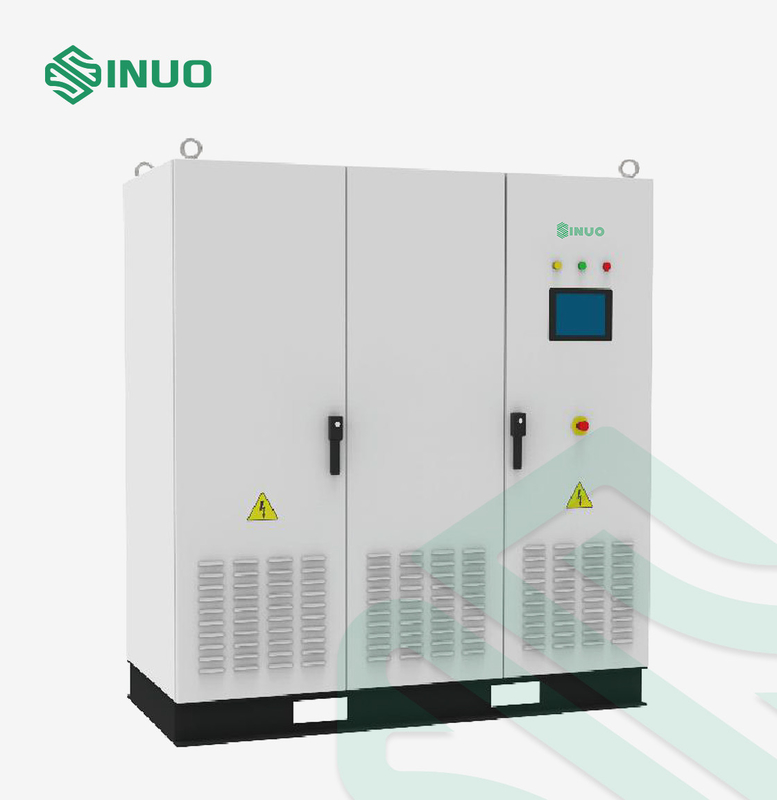

โหลดไฟฟ้ากระแสตรงแบบรีเจนเนอเรทีฟสำหรับชุดแบตเตอรี่รถยนต์ไฟฟ้า
ภาพรวมอุปกรณ์

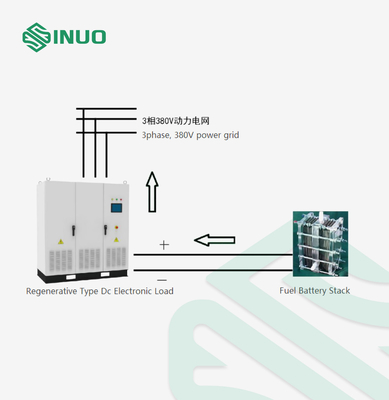

โหลดไฟฟ้ากระแสตรงแบบรีเจนเนอเรชันของ SNELD ซีรีส์ใช้การแก้ไข PWM ความถี่สูงและเทคโนโลยีการแปลง DCDC สองทางเพื่อให้ได้คุณสมบัติโหลดที่มีความแม่นยำสูงและตั้งโปรแกรมได้ และ 100% ของพลังงานปลายทางอินพุตจะถูกป้อนกลับไปยังกริดมีคุณลักษณะของปัจจัยกำลังไฟฟ้าเข้าสูงและการตอบสนองแบบไดนามิกที่รวดเร็วโหลดชุดนี้สามารถใช้กันอย่างแพร่หลายในการทดสอบอายุการคายประจุ เช่น กองเซลล์เชื้อเพลิง ระบบเครื่องยนต์เซลล์เชื้อเพลิง ชุดแบตเตอรี่กำลัง และสถานีชาร์จ
พารามิเตอร์ทางเทคนิค
| ชื่อผลิตภัณฑ์ | โหลดไฟฟ้ากระแสตรงแบบรีเจเนอเรเตอร์ | ||||||||
| หมายเลขผลิตภัณฑ์ |
SNELD10-800 |
สเนล100-800 |
SNELD150-800 |
SNELD300-800 |
SNELD500-800 |
||||
| กำลังไฟพิกัด |
40kw |
100kw |
150kw |
300kw |
500kw |
||||
| พลังสูงสุด |
60kw |
150kw |
225kw |
425kw |
750kw |
||||
| ทักษะพื้นฐาน | |||||||||
| ฟังก์ชั่นดึง | ดึงเครื่องตามโหมดที่ตั้งไว้ | ||||||||
| ฟังก์ชันการแยก | หม้อแปลงแยกในตัว | ||||||||
|
การเดินสายไฟ |
ขั้วอินพุต: สามเฟสสามสาย | ||||||||
| พารามิเตอร์เอาต์พุต | |||||||||
| โหมดเอาต์พุต | แรงดันคงที่ (CV), กระแสคงที่ (CC), พลังงานคงที่ (CP), ความต้านทานคงที่ (CR) | ||||||||
| ช่วงแรงดันไฟฟ้า |
24.0-800.0VDC |
||||||||
| ช่วงปัจจุบัน | ± (0-80) เอ | ± (0-200) A | ± (0-300) A | ± (0-600) A | ± (0-1000) A | ||||
| กระแสสูงสุด |
±120A |
±300A |
±450A |
±900A |
±1500A |
||||
| ช่วงความต้านทาน |
50mΩ-500Ω |
||||||||
| ความแม่นยำในการตั้งค่าแรงดันไฟฟ้า | ความละเอียด 0.1% FS: 0.1V | ||||||||
| ความแม่นยำในการตั้งค่าปัจจุบัน | ความละเอียด 0.1% FS: 01A | ||||||||
| ความแม่นยำในการตั้งค่าพลังงาน | ความละเอียด 0.2% FS: 10W | ||||||||
| ความแม่นยำในการตั้งค่าความต้านทาน | 2% ความละเอียด: 1mΩ | ||||||||
| ระลอก (vpp) |
0.2%FS |
||||||||
| เวลาพักฟื้นชั่วคราว |
5ms |
||||||||
| เวลาเพิ่มแรงดันไฟฟ้า | 10ms (โหลด 10% - โหลด 90%) | ||||||||
| เวลาที่เพิ่มขึ้นในปัจจุบัน | 10ms (โหลด-90% ~+โหลด90%) | ||||||||
| เอฟเฟกต์แรงดันไฟที่มา |
≤0.1% |
||||||||
| โหลดเอฟเฟกต์ |
≤0.1% |
||||||||
| ฟังก์ชันเอาต์พุต | |||||||||
|
แสดง |
หน้าจอสัมผัสสีหน้าจอขนาดใหญ่ | ||||||||
| การแก้ไขรูปคลื่น | ความชันของแรงดันและกระแส, บันได, การควบคุมวงจร, การควบคุมการกระโดด, การจำลองเส้นโค้งการคายประจุแบตเตอรี่ | ||||||||
| ฟังก์ชั่นหยุดฉุกเฉิน | ปุ่มฉุกเฉิน | ||||||||
| การควบคุมสตาร์ท-หยุด | แยกการควบคุมการคายประจุ การชาร์จ และการหยุด | ||||||||
| ฟังก์ชันอินเทอร์เฟซ Bms | สามารถตั้งค่าคำสั่งสื่อสาร BMS เงื่อนไขทริกเกอร์ ฯลฯ ได้อย่างอิสระเพื่อปกป้องในเวลา | ||||||||
| ซอฟต์สตาร์ท | ฟังก์ชั่นการชาร์จล่วงหน้า | ||||||||
| ฟังก์ชั่นป้องกัน | |||||||||
| อุปกรณ์ป้องกัน | กระแสไฟเกิน GBT, ความร้อนสูงเกินไปของ IGBT, ความร้อนสูงเกินไปของหม้อแปลงไฟฟ้า, แรงดันไฟขาออกเกินและแรงดันไฟต่ำเกินไป, กระแสไฟเกิน, โอเวอร์โหลด, ไฟฟ้าลัดวงจร | ||||||||
| อินเทอร์เฟซระยะไกล | |||||||||
| อินเทอร์เฟซการสื่อสาร |
การกำหนดค่ามาตรฐาน: RS485 ตัวเลือกเสริม: CAN, ETHERNET, USB |
||||||||
| พารามิเตอร์อินพุต | |||||||||
| อินพุตเฟสหมายเลข | สามเฟส 3wires+PE | ||||||||
| ช่วงแรงดันไฟฟ้าขาเข้า |
323V-437V(LL) |
||||||||
| ช่วงความถี่อินพุต | 45~55Hz | ||||||||
| ตัวประกอบกำลังไฟฟ้าเข้า |
>0.99 |
||||||||
| ฮาร์โมนิกส์อินพุต |
≤3% |
||||||||
| เปลี่ยนเวลา | ≤10ms (+90% โหลด~-90% โหลด) | ||||||||
| สภาพแวดล้อมในการทำงาน | |||||||||
| อุณหภูมิในการทำงาน |
-20~45℃ |
||||||||
| ความชื้นในการทำงาน |
10 ~ 90% RH (ไม่กลั่นตัว) |
||||||||
| ปริมาณและน้ำหนัก | |||||||||
|
ขนาด |
1200x1960x800 |
1400x1960x800 |
2600x1960x800 |
4500x1960x1000 |
|||||
|
น้ำหนัก |
500 |
800 |
1000 |
1800 |
3200 |
||||
คุณสมบัติหลัก
1. นำการปรับ PWM ความถี่สูงและเทคโนโลยี DCDC แบบสองทิศทางมาใช้ การควบคุมแบบดิจิตอลบริสุทธิ์ ฟังก์ชันที่แข็งแกร่ง และความน่าเชื่อถือสูง
2. สี่โหมดเอาต์พุต: กระแสคงที่ (CC), แรงดันคงที่ (CV), พลังงานคงที่ (CP) และความต้านทานคงที่ (CR)
3. ความเร็วในการตอบสนองของสวิตชิ่งในปัจจุบันนั้นรวดเร็ว ซึ่งสามารถตอบสนองความต้องการในการทดสอบเซลล์เชื้อเพลิงได้
4. มีกำลังการผลิตไฟฟ้าแรงต่ำและกระแสไฟสูง ซึ่งสามารถตอบสนองความต้องการในการทดสอบกองเซลล์เชื้อเพลิง
5. ใช้เทคโนโลยีการแปลง PWM 100% ของพลังงานที่ดูดซับจะถูกป้อนกลับไปยังกริด การประหยัดพลังงานและการลดการปล่อยมลพิษ และปัจจัยกำลังไฟฟ้าเข้าสูง ไม่มีมลพิษต่อกริด
6. ฟังก์ชั่นการป้องกันหลายอย่าง: เอาต์พุตภายใต้แรงดันไฟฟ้า, การสูญเสียเฟส, เอาต์พุตมากกว่าแรงดันไฟฟ้า, IGBT ผ่านความร้อน, IGBT มากกว่าปัจจุบัน, การป้องกันอุณหภูมิเกิน, การป้องกันกระแสไฟลัดวงจร
แอปพลิเคชัน
1. การทดสอบการปล่อยกองเซลล์เชื้อเพลิง
2. การทดสอบการตอกเสาเข็มและประสิทธิภาพ
3. การทดสอบอายุและประสิทธิภาพของอุปกรณ์จ่ายไฟ DC
4. การทดสอบการคายประจุแบตเตอรี่
