| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNE6001 |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 30 ชุด/เดือน |

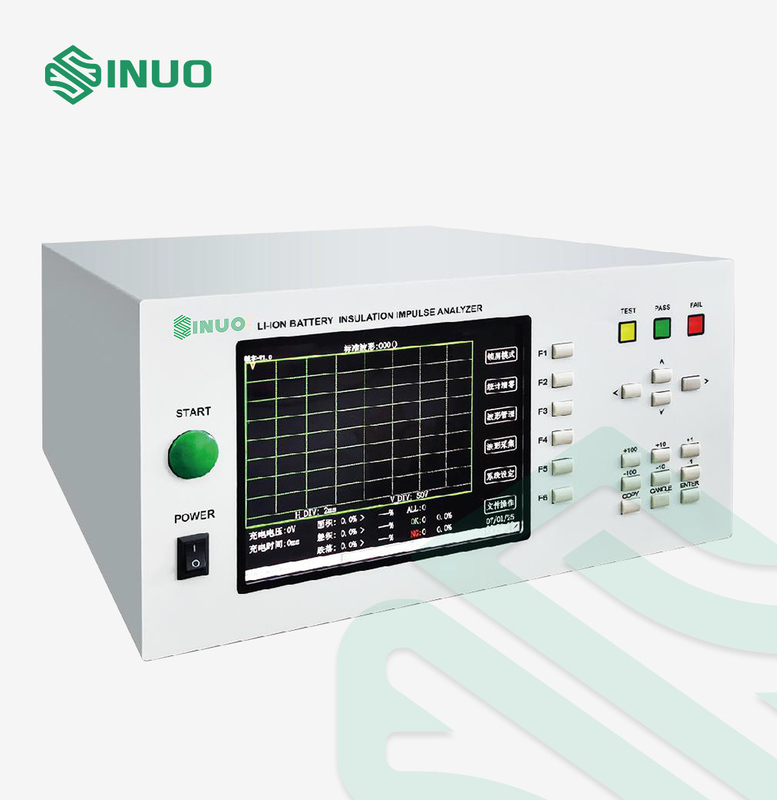

อุปกรณ์ทดสอบความปลอดภัยพัลส์ฉนวนแบตเตอรี่รถยนต์ไฟฟ้าลิเธียม
ภาพรวมอุปกรณ์
ในระหว่างกระบวนการม้วนหรือเคลือบของแกนแบตเตอรี่ลิเธียม ปัญหาต่างๆ เช่น การผสมฝุ่นของวัสดุ การม้วนไม่เท่ากัน และการแตกหักของไดอะแฟรมจะเกิดขึ้นอย่างหลีกเลี่ยงไม่ได้ ซึ่งจะนำไปสู่อันตรายต่อความปลอดภัยของแบตเตอรี่ลิเธียมและการตรวจจับที่ยากลำบาก
ในปัจจุบัน อุปกรณ์และวิธีการทดสอบในอุตสาหกรรมยังไม่สมบูรณ์แบบ และอัตราการตรวจจับของผลิตภัณฑ์ที่ต่ำกว่ามาตรฐานนั้นไม่เหมาะ
อุปกรณ์นี้ใช้การทดสอบพัลส์แรงดันสูง 10-100 มิลลิวินาทีกับเซลล์แบตเตอรี่ก่อนที่แบตเตอรี่ลิเธียมจะเติมอิเล็กโทรไลต์เซลล์ถูกกำหนดโดยการวัดเวลาในการชาร์จที่สั้นที่สุด เวลาที่นานที่สุด แรงดันการชาร์จ แรงดันตกคร่อม พื้นที่โค้ง และพารามิเตอร์อื่นๆวงจรเปิด ไฟฟ้าลัดวงจร ไฟฟ้าลัดวงจรไมโคร และข้อบกพร่องของฉนวนอื่นๆ รวดเร็วและมีประสิทธิภาพ
พารามิเตอร์ทางเทคนิค
| ทดสอบความจุของแบตเตอรี่ | 20nF-4000Nf |
| ช่วงแรงดันไฟขาออก | 200V-2000V, 10V ปรับได้ |
| ความถูกต้องของแรงดันขาออก | ± (ค่าการตั้งค่า 2%) |
| ความละเอียดของแรงดันไฟขาออก | 10V |
| ความแม่นยำในการวัดแรงดัน | ± (ค่าการตั้งค่า 2%) |
| ความละเอียดในการวัดแรงดัน | 0.1V |
| ช่วงการตั้งค่าเวลา | 50ms-3000ms |
| ความแม่นยำในการตั้งเวลา | ± (ค่าการตั้งค่า 2% +2ms) |
| ความละเอียดในการตั้งเวลา | 0.1ms |
| ช่วงการตั้งค่าขีดจำกัดล่างที่ยาวที่สุด/สั้นที่สุด | ปิด 0.1ms-3000ms |
| ความต้านทานการปลดปล่อย | 10KΩ |
| ปล่อยเวลา | ＜500ms (ตามความจุโหลด) |
| ช่วงการตั้งค่าขึ้นและลง VD1 | 0-100% |
| ให้ช่วงการตั้งค่าลดลงVD2 | 0-100% |
| ที่จัดเก็บที่ตั้งไว้ล่วงหน้า | 500 กลุ่ม |
| อินเทอร์เฟซการสื่อสาร/เอาต์พุตผลการทดสอบ | RS232 / USB |
| อินพุตภายนอก |
เริ่ม / รีเซ็ต PS1 / PS2 / PS3 |
| สวิตซ์เอาท์พุต | การทดสอบ/ตกลง/NG |
| ขนาด | 363W*363D*178H (มม.) |
คุณสมบัติหลัก
1. การตรวจจับไฟฟ้าลัดวงจรขนาดเล็ก: นอกเหนือจากการตรวจจับพื้นฐานของวงจรเปิดและไฟฟ้าลัดวงจรของเซลล์แล้ว ยังสามารถแยกแยะอันตรายที่ซ่อนอยู่ในไมโครช็อตสั้นๆ ที่พบได้บ่อยและยาก เช่น การเจาะ สิ่งเจือปน และการปล่อยขอบตรวจสอบผลิตภัณฑ์ที่ไม่ผ่านการรับรองก่อนที่จะเทอิเล็กโทรไลต์ให้มากที่สุด
2. ความเสียหายระดับไมโครความเร็วสูง: การทดสอบพัลส์ไฟฟ้าแรงสูงใช้กับเวลาทดสอบระดับ ms ซึ่งไม่เพียงแต่มีความเร็วในการทดสอบที่รวดเร็ว แต่ยังช่วยให้มั่นใจในการตรวจจับผลิตภัณฑ์ที่บกพร่องในขณะที่เพิ่มความเสี่ยงขั้นต่ำของความเสียหายให้กับ สินค้าดี.
3. การตรวจจับอัจฉริยะ: การวัดที่ครอบคลุมและการตัดสินที่ชาญฉลาดจากสามมิติของเวลา แรงดันไฟ และพื้นที่ และให้ผลการตัดสินของ OKNGXX (ต้องสงสัย)
4. การแสดงผลและการจัดเก็บ: จอ LCD สี TFT ขนาด 8 นิ้ว, การแสดงรูปคลื่นของแรงดันไฟฟ้า, การซูมรูปคลื่น, การจัดเก็บรูปคลื่น (ดิสก์ U), อินเทอร์เฟซการตรวจจับออสซิลโลสโคป
1000V, การทดสอบ 99ms, ผลการทดสอบผลิตภัณฑ์ที่ผ่านการรับรอง
ผลการทดสอบการลัดวงจรของเซลล์แบตเตอรี่ลิเธียม

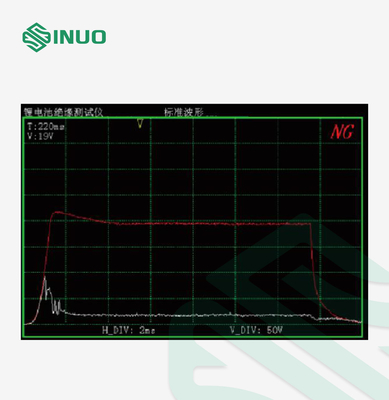

ผลการทดสอบเซลล์แบตเตอรี่ลิเธียมไมโครลัดวงจร
สำหรับเซลล์ไฟฟ้าลัดวงจรขนาดเล็ก ถ้าใช้ไฟฟ้ากระแสสลับที่ทนต่อแรงดันไฟฟ้าหรือวิธีต้านทานฉนวนเพื่อทดสอบไฟฟ้าแรงสูงเป็นเวลานานก่อนการฉีดของเหลว จะทำให้ส่วนไมโครลัดวงจรอย่างรุนแรงหรือทำลายสิ่งสกปรกและพลิกกลับ ให้เป็นผลิตภัณฑ์ที่ดีหลังจากฉีดของเหลวแล้ว จะตรวจจับความผิดปกติได้ยากโดยใช้การวัดค่าความต้านทานภายในแบตเตอรี่และแรงดันไฟฟ้า
รหัส NG
| รหัสปลุก | ประเภทนาฬิกาปลุก | คำอธิบายนาฬิกาปลุก |
| E01 | เปิดการตรวจจับ | ระหว่างการตรวจจับ OPEN แรงดันทดสอบจะถึงแรงดันที่ตั้งไว้ |
| E02 | การตรวจจับการปลดปล่อยที่เพิ่มขึ้น | ก่อนถึงแรงดันที่ตั้งไว้ แรงดันทดสอบจะลดลงถึงระดับการตรวจจับการปลดปล่อยที่จะตรวจพบ |
| E03 | เก็บการตรวจจับการปลดปล่อย | หลังจากถึงแรงดันไฟฟ้าที่ตั้งไว้ แรงดันทดสอบจะลดลงถึงระดับการตรวจจับการปลดปล่อยที่จะตรวจพบ |
| E04 | แรงดันไฟไม่ถึงที่ตั้งไว้ | ในช่วงเวลาทดสอบที่ตั้งไว้ แรงดันทดสอบไม่ถึงแรงดันที่ตั้งไว้ |
| E05 | การตรวจจับแรงดันตกที่เพิ่มขึ้น | เมื่อแรงดันทดสอบเพิ่มขึ้นถึงแรงดันที่ตั้งไว้ จะตรวจจับแรงดันตกคร่อมเกินช่วงการตกที่ตั้งค่าไว้ |
| E06 | ให้การตรวจจับแรงดันตก | หลังจากแรงดันทดสอบถึงแรงดันที่ตั้งไว้ แรงดันตกคร่อมเกินช่วงตกที่ตั้งค่าไว้จะถูกตรวจจับ |
| E07 | ตรวจสอบเวลาที่มาถึงสั้นที่สุด | ก่อนถึงเวลาที่สั้นที่สุด แรงดันทดสอบถึงแรงดันที่ตั้งไว้ |
| E08 | เวลามาถึงที่ยาวที่สุด เช็คเอาต์ | หลังจากถึงเวลาที่สั้นที่สุด แรงดันทดสอบถึงแรงดันที่ตั้งไว้ |
เพิ่มเวลาภายใต้เงื่อนไขการทดสอบที่แตกต่างกัน
