| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNE6884A |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |

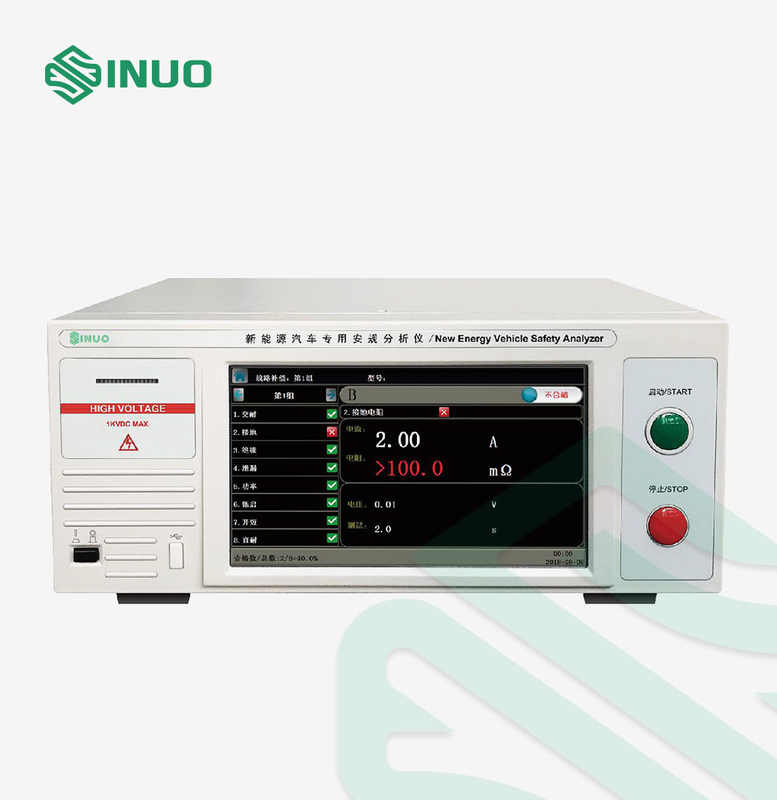

ISO 6469 เครื่องวิเคราะห์ความปลอดภัยเฉพาะสำหรับรถยนต์ไฟฟ้าอิเล็กทรอนิกส์
การปฏิบัติตามมาตรฐานและข้อ
ISO 6469-1:2019 ยานพาหนะสำหรับถนนที่ขับเคลื่อนด้วยไฟฟ้า — ข้อกำหนดด้านความปลอดภัย — ส่วนที่ 1: ระบบกักเก็บพลังงานแบบชาร์จซ้ำได้ (RESS)
IEC 62196:2020 ปลั๊ก เต้ารับ คอนเนคเตอร์รถยนต์ และทางเข้ารถยนต์-การชาร์จแบบนำไฟฟ้าของรถยนต์ไฟฟ้า
...
ภาพรวมอุปกรณ์
1.รายการทดสอบ: แรงดันไฟ AC ที่ทนต่อ, แรงดันไฟ DC ที่ทนต่อ, ความต้านทานของฉนวน, การปรับศักย์ไฟฟ้า
2. ความแม่นยำสูง: ความถูกต้องพื้นฐานของกฎความปลอดภัยคือ 1%
3. ทนต่อแรงดันไฟฟ้าด้วยการตรวจจับอาร์ค และเพิ่มการตั้งค่าแรงดันไฟฟ้าเริ่มต้นDC ทนต่อแรงดันไฟฟ้าและฉนวนเพิ่มกระแสขีด จำกัด ล่างการชาร์จและค่อยๆเพิ่มฟังก์ชั่นขีด จำกัด บน
4. ฟังก์ชันการป้องกันที่สมบูรณ์แบบ: DC แรงดันสูงอุปกรณ์ปล่อยอย่างรวดเร็วในระหว่างการทดสอบ DC ทนต่อแรงดันไฟฟ้า เพื่อหลีกเลี่ยงแรงดันตกค้างบนวัตถุที่ทดสอบ ซึ่งอาจทำให้เกิดอันตรายจากไฟฟ้าช็อต;ป้องกันวงจรไฟฟ้าช็อตไฟฟ้าแรงสูง ตรวจจับลูปได้ตลอดเวลา ป้องกันการบาดเจ็บจากไฟฟ้าช็อต และรับรองความปลอดภัยของบุคลากร
5. เปิดฟังก์ชันการตรวจจับอัจฉริยะเพื่อยืนยันเอาต์พุตปกติของเครื่องมือโดยอัตโนมัติเพื่อให้แน่ใจว่าการทดสอบมีความน่าเชื่อถือ
6. อินเทอร์เฟซ USB สามารถคัดลอกพารามิเตอร์ที่ตั้งไว้ แสดงผลการทดสอบ และอัปเกรดโปรแกรมออนไลน์ได้อย่างรวดเร็ว
7. สนับสนุนอินเทอร์เฟซการสแกนบาร์โค้ด สามารถเลือกกลุ่มอย่างรวดเร็ว จัดเก็บข้อมูล และฟังก์ชันอื่น ๆ
ฟังก์ชันและการกำหนดค่า
| มาตรฐานที่ใช้ | ISO 6469, IEC 62196 เป็นต้น | |
| แบบอย่าง | SNE6884A | |
| คำอธิบายฟังก์ชันการทดสอบ | ทนต่อแรงดันไฟ AC, ทนต่อแรงดันไฟตรง, ความต้านทานของฉนวน, ความสมดุลที่อาจเกิดขึ้น | |
| สภาพการทำงาน | แหล่งจ่ายไฟทำงาน | AC220V±10%,50/60Hz±5% |
| อุณหภูมิแวดล้อม | 0-40 ℃ | |
| ความชื้นในสิ่งแวดล้อม | 20-80% RH | |
| โหมดการแสดงผล | 10.2 "หน้าจอสัมผัสสีเต็มรูปแบบ | |
| การป้องกันกระแสเกิน | ฟิวส์การป้องกันซอฟต์แวร์ | |
| วิธีปลุก | เสียงและสัญญาณเตือนไฟ: ออด, ไฟแสดงสถานะ | |
| การกำหนดค่ามาตรฐาน | อินเทอร์เฟซการควบคุมระยะไกล | เริ่มหยุด |
| การสลับอินเทอร์เฟซเอาต์พุตปริมาณ | สอบผ่าน ไม่ผ่าน | |
| ฟังก์ชั่นการสื่อสาร | RS232 | |
| อินเทอร์เฟซสัญญาณไฟเตือน | ไฟเตือนสามสี | |
| อินเทอร์เฟซ USB | ข้อมูลการทดสอบการจัดเก็บข้อมูล, ฟังก์ชั่นการอัพเกรดดิสก์ USB | |
| อินเตอร์เฟซการสแกนบาร์โค้ด | สามารถเชื่อมต่อกับปืนสแกนเนอร์ | |
พารามิเตอร์ทางเทคนิค
| การทดสอบความต้านทานฉนวน | จัดอันดับการส่งออก | 3000V/10GΩ |
| ระลอกคลื่นแรงดันขาออก | โหลดตัวต้านทาน 3000V/2mA, ＜1% | |
| ช่วงการตั้งค่าแรงดันไฟขาออก | DC:100-3000V ปรับได้ | |
| ความละเอียด/ความแม่นยำของแรงดันไฟขาออก | 1V ± (ค่าการตั้งค่า 1%+2V) | |
| ช่วงการตั้งค่าความต้านทานฉนวน |
ขีดจำกัดบน: 0.000-9.999-99.99-999.9-10000MΩ 0=ปิด ขีดจำกัดล่าง: 0.1000-9.999-99.99-999.9-10000MΩ (50GΩ ตัวเลือก) |
|
| ช่วงการวัดความต้านทานฉนวน/ความละเอียด |
0.100-0.499KV: 0.100-9.999-99.99-999.9MΩ-2.000GΩ 0.500-1.000KV: 0.200-9.999-99.99-999.9MΩ-1.000GΩ-10.00GΩ 0.001 MΩ/0.01 MΩ/0.1 MΩ/1 MΩ/10MΩ |
|
| การชดเชยความต้านทาน | >30MΩ อัตโนมัติ/ด้วยตนเอง | |
| ความแม่นยำในการวัดความต้านทานของฉนวน |
0.100-0.499KV: 0.100MΩ-9.999 MΩ, 10.00 MΩ-99.99 MΩ, 100.0 MΩ-999.9 MΩ, 1.000GΩ-2.000GΩ: ± (ค่าการอ่าน 5% + 2 คำ) 0.500-3.000KV: 0.200MΩ-9.999 MΩ, 10.00 MΩ-99.99 MΩ, 100.0 MΩ-999.9 MΩ, ± (ค่าการอ่าน 2% + 2 คำ) 1.000GΩ-10.00GΩ, ± (ค่าการอ่าน 5% + 2 คำ) |
|
| กำลังชาร์จขีด จำกัด ล่างในปัจจุบัน | 0~3.500uA อัตโนมัติ/แมนนวล | |
| การตั้งค่าเวลาขึ้น/ลงช้า | 0.1-999.9 วินาที / 0.0-999.9 วินาที | |
| ช่วงการตั้งค่าการหน่วงเวลา/การทดสอบ | 0.3-999.9s / 0.0 (0.0= เอาต์พุตต่อเนื่อง), 0.1-999.9s | |
| ความละเอียด/ความแม่นยำของเวลาทดสอบ | 0.1 วินาที / ± (การตั้งค่า 0.1% + 0.05 วินาที) |
| การทดสอบแรงดันไฟ AC ที่ทนต่อ | ประเภทการทดสอบความทนทานต่อแรงดันไฟ | สถานะเย็นทนต่อการทดสอบแรงดันไฟฟ้า |
| โหลดเอาท์พุตที่กำหนด | 200VA (5000V/40mA) | |
| รูปคลื่นแรงดันไฟขาออกอัตราการปรับ | คลื่นไซน์ ＜1% (ไม่มีโหลดให้โหลดเต็มที่) | |
| ช่วงการตั้งค่าแรงดันไฟขาออก | ไฟฟ้ากระแสสลับ: 100-5000V | |
| ความละเอียด/ความแม่นยำของแรงดันไฟขาออก | 1V / ± (1%× ค่าที่ตั้งไว้ +2V) | |
| ความถี่เอาท์พุท | 50Hz หรือ 60Hz / ±0.1% × ค่าที่ตั้งไว้ | |
| ช่วงการตั้งค่าปัจจุบัน/ศูนย์ปัจจุบัน |
ขีดจำกัดบน: 0.000-3.999-40.00mA ขีดจำกัดล่าง: 0.000-3.999-40.00mA อัตโนมัติหรือด้วยตนเอง |
|
| ช่วงการวัด/ความละเอียดปัจจุบัน |
0.002-3.999-40.00mA 0.001mA/0.01mA |
|
| ความแม่นยำในการวัดปัจจุบัน | ± (ค่าการอ่าน 1% +2 คำ) | |
| เวลาขึ้น / เวลาช้าลง | 0.0-999.9s | |
| ช่วงการตั้งค่าเวลาทดสอบ | 0.0 (0.0= เอาต์พุตต่อเนื่อง), 0.1-999.9s | |
| ความละเอียด/ความแม่นยำของเวลาทดสอบ | 0.1 วินาที / ± (ตั้งค่า 0.1% +0.05 วินาที) | |
| การตั้งค่าแรงดันไฟฟ้าเริ่มต้น | (0%~50%)× ค่าการตั้งค่าแรงดันไฟขาออก | |
| การตรวจจับอาร์ค | ระดับ 1-9 ระดับ 9 เป็นระดับที่ละเอียดอ่อนที่สุด 0 = ปิด |
| DC ทนต่อการทดสอบแรงดันไฟ | ประเภทการทดสอบความทนทานต่อแรงดันไฟ | สถานะเย็นทนต่อการทดสอบแรงดันไฟฟ้า |
| โหลดเอาท์พุตที่กำหนด | 60VA (DC: 6000V / 10mA) | |
| ระลอกคลื่นแรงดันขาออก | โหลดตัวต้านทาน (6000V/1mA) ＜1% | |
| ช่วงการตั้งค่าแรงดันไฟขาออก | กระแสตรง: 100-6000V | |
| ความละเอียด/ความแม่นยำของแรงดันไฟขาออก | 1V / ± (ค่าการตั้งค่า 1% +2V) | |
| ช่วงการตั้งค่าปัจจุบัน |
ขีดจำกัดบน: 0.000-0.399-3.999-10.00mA ขีด จำกัด ล่าง: 0.000-0.399-3.999-10.00mA 0= ปิด |
|
| ช่วงการวัดปัจจุบัน/ศูนย์ปัจจุบัน |
0.000-0.399-3.999-10.00mA / 0.000-2.000mA อัตโนมัติหรือด้วยตนเอง |
|
| ความละเอียด/ความแม่นยำในการวัดปัจจุบัน |
0.001mA/0.04mA ± (ค่าการอ่าน 1% + 2 คำ) |
|
| เวลาขึ้น / เวลาช้าลง | 0.1-999.9 วินาที / 0.0-999.9 วินาที | |
| ช่วงการตั้งค่าเวลาทดสอบ | 0.0 (0.0=เอาต์พุตต่อเนื่อง), 0.1-999.9s | |
| ความละเอียด/ความแม่นยำของเวลาทดสอบ | 0.1 วินาที / ± (การตั้งค่า 0.1% + 0.05 วินาที) | |
| การตั้งค่าแรงดันไฟฟ้าเริ่มต้น | (0%~50%)×การตั้งค่าแรงดันเอาต์พุต | |
| เพิ่มขึ้นอย่างช้าๆ ขีด จำกัด บนในปัจจุบัน | 0.005-9.999-10.00mA | |
| กำลังชาร์จขีด จำกัด ล่างในปัจจุบัน | 0.0-350.0uA DC อัตโนมัติหรือด้วยตนเอง | |
| ปล่อยเวลา | ≤20mS | |
| การตรวจจับอาร์ค | ระดับ 1-9 ระดับ 9 เป็นระดับที่ละเอียดอ่อนที่สุด 0 = ปิด |
| ศักยภาพการทดสอบอีควอไลเซอร์ | วิธีทดสอบ | ระบบสี่สาย |
| ช่วงการตั้งค่าแรงดันขาออก/ความละเอียด | กระแสตรง: 2.0-32.0A / 0.1A | |
| ความถูกต้องของกระแสไฟขาออก | ± (ค่าการตั้งค่า 1% +0.20A) | |
| ช่วงการตั้งค่าความต้านทาน |
ขีดจำกัดบน: 0-600mΩ ขีด จำกัด ล่าง: 0-600mΩ 0= ปิด |
|
| ช่วงการวัดความต้านทาน |
3.00A≤|≤10.00A, 0-600mΩ; 10.00A＜|≤20.00A, 0-300mΩ； 20.00A＜|≤30.00A, 0-200mΩ |
|
| ความต้านทานต่อศูนย์ | 0-100mΩ | |
| ความละเอียด/ความแม่นยำในการวัดความต้านทาน | 1mΩ / ± (ค่าที่อ่านได้ 1.5 %+3mΩ) | |
| ช่วงการตั้งค่าเวลาทดสอบ | 0.0 (0.0=เอาต์พุตต่อเนื่อง), 0.1-999.9s | |
| ความละเอียด/ความแม่นยำของเวลาทดสอบ | 0.1 วินาที / ± (การตั้งค่า 0.1% + 0.05 วินาที) |
