| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNE532XC |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |

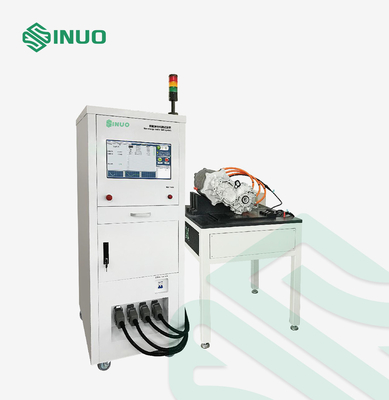

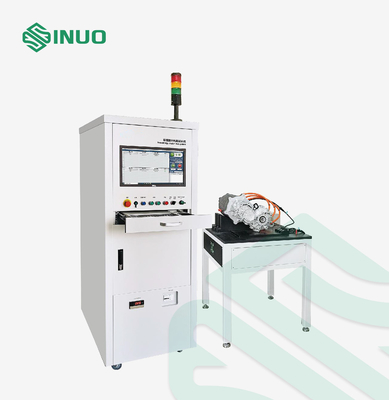

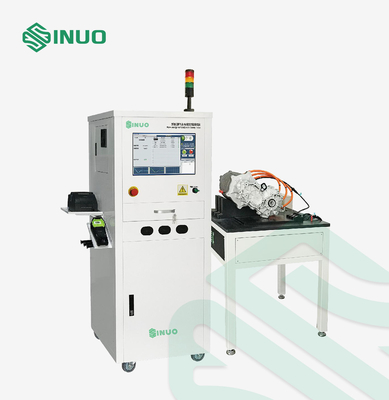

ระบบทดสอบความปลอดภัยทางไฟฟ้าสำหรับการตรวจสอบโรงงานยานยนต์ไฟฟ้า
การปฏิบัติตามมาตรฐานและข้อ
ISO 6469-1:2019 ยานพาหนะสำหรับถนนที่ขับเคลื่อนด้วยไฟฟ้า — ข้อกำหนดด้านความปลอดภัย — ส่วนที่ 1: ระบบกักเก็บพลังงานแบบชาร์จซ้ำได้ (RESS)
IEC 62196:2020 ปลั๊ก เต้ารับ คอนเนคเตอร์รถยนต์ และทางเข้ารถยนต์-การชาร์จแบบนำไฟฟ้าของรถยนต์ไฟฟ้า
...
ภาพรวมอุปกรณ์
1. AC ทนต่อแรงดันไฟฟ้า (ไขลานถึงเปลือก ไขลานไปยังเทอร์มิสเตอร์) ฉนวน (ไขลานถึงเปลือก ไขลานไปยังเทอร์มิสเตอร์) แบบเลี้ยวต่อเลี้ยว ความต้านทาน (ความต้านทานของขดลวด เทอร์มิสเตอร์ ความต้านทานของตัวแก้ไข) ตัวเหนี่ยวนำ (อุปกรณ์เสริม) ย้อนกลับ- EMF (เป็นทางเลือก) ลำดับเฟส ฯลฯ ทำการทดสอบทั้งหมดในการเชื่อมต่อเดียว
2. การทดสอบความต้านทานมีช่วงการวัดที่กว้าง การวัดความต้านทานของขดลวดขั้นต่ำคือ 5mΩ และเซ็นเซอร์อุณหภูมิสามารถวัดได้ถึง200kΩมันสามารถคำนวณสมดุลความต้านทานสามเฟสโดยอัตโนมัติสามารถตรวจจับอุณหภูมิแวดล้อมแบบเรียลไทม์ และผลการทดสอบสามารถแปลงเป็นค่าอุณหภูมิมาตรฐานได้โดยอัตโนมัติการกำหนดผลลัพธ์สะดวกยิ่งขึ้น และในขณะเดียวกัน รับรองความสม่ำเสมอของการทดสอบ
3. ความเร็วในการทดสอบเร็วขึ้น แกนควบคุมเครื่องมือทดสอบใช้โปรเซสเซอร์ความเร็วสูง ARM และการประมวลผลข้อมูลครอบคลุมและรวดเร็ว
4. คอมพิวเตอร์ระดับอุตสาหกรรมในตัว, จอ LCD สีจริงขนาด 19 นิ้ว, การจัดเก็บเงื่อนไขการทดสอบและผลการทดสอบไม่จำกัด, อินเทอร์เฟซที่เก็บข้อมูล USB, การคัดลอกข้อมูลที่สะดวก, อินเทอร์เฟซการทำงานที่มีมนุษยธรรม, ระบบปฏิบัติการ Windows, ซอฟต์แวร์ควบคุมมืออาชีพ, อินเทอร์เฟซที่ชัดเจน การแนะนำ.
5. แพลตฟอร์มซอฟต์แวร์แบบเปิด: ทดสอบฟังก์ชันการแก้ไขโครงการ, ฟังก์ชันรายงานการทดสอบทุกที่, ฟังก์ชันการวิเคราะห์ข้อมูลการทดสอบ, ฟังก์ชันการตั้งค่าสิทธิ์ผู้ใช้
6. ติดตั้งไฟเตือนสามสี มีคำแนะนำที่ชัดเจนสำหรับการทดสอบ สัญญาณเตือนที่ผ่านการรับรองและไม่เหมาะสม และเสียงเตือนและภาพเมื่อไม่มีเงื่อนไข
7. การออกแบบโมดูลาร์ฮาร์ดแวร์บำรุงรักษาง่าย
8. มีการใช้มาตรการป้องกันการรบกวนที่หลากหลาย โดยมีความสามารถในการป้องกันการรบกวนที่แข็งแกร่ง และการป้องกันฮาร์ดแวร์และซอฟต์แวร์ในเวลาเดียวกัน ซึ่งช่วยเพิ่มความน่าเชื่อถือของเครื่องมือได้อย่างมาก
9. การปรับแต่งแบบพิเศษสามารถทำได้ตามลักษณะของผลิตภัณฑ์และข้อกำหนดในการทดสอบ
พารามิเตอร์ทางเทคนิค
| แบบอย่าง | SNE532XC | |
| โครงการทดสอบ | แรงดันไฟฟ้ากระแสสลับ ฉนวน แบบเลี้ยวต่อเลี้ยว ความต้านทานกระแสตรง (ความต้านทานของขดลวด เทอร์มิสเตอร์ ความต้านทานตัวแก้ไข) การเหนี่ยวนำ (อุปกรณ์เสริม) แรงเคลื่อนไฟฟ้าย้อนกลับ (อุปกรณ์เสริม) ลำดับเฟส | |
| ประเภทของอุปกรณ์ทดสอบ | มอเตอร์ยานยนต์พลังงานใหม่ | |
| วิธีการแสดง | หน้าจอสีจริงขนาด 19 นิ้ว | |
| สถานีทดสอบ | สถานีคู่สถานีอนุกรมหรือสถานีเดียว | |
| วิธีการปลุก | เสียงและสัญญาณเตือนไฟ, ไฟเตือนสามสี | |
| วิธีการจัดเก็บข้อมูล | ที่เก็บข้อมูลคอมพิวเตอร์อุตสาหกรรม | |
| ความต้านทานกระแสตรง | ช่วงการวัด | 5mΩ-200mΩ/2K-200KΩ |
| ความแม่นยำ |
＜10kΩ:± (0.3% ของค่าที่อ่านได้ + 3 คำ) ≥10kΩ:± (0.5% ของค่าที่อ่านได้ + 3 คำ) |
|
| ฟังก์ชันชดเชยอุณหภูมิแวดล้อม | 20℃ หรือ 25℃ สามารถตั้งค่าได้ | |
| ช่วงการวัดอุณหภูมิ | -10.0℃~+60.0℃ | |
| ความแม่นยำของอุณหภูมิ | ±0.5℃ | |
| ความไม่สมดุลของความต้านทานสามเฟส | (ค่าแนวต้าน-ค่าเฉลี่ยของแนวต้าน) ÷ ค่าเฉลี่ยของแนวต้าน × 100% | |
| ความต้านทานของฉนวน | วิธีทดสอบ | ไขลานสู่เปลือก ไขลานไปยังเทอร์มิสเตอร์ |
| ช่วงแรงดันไฟขาออก | กระแสตรง: 200-1000V | |
| ความถูกต้องของแรงดันขาออก | ± (ค่าการตั้งค่า 2% +5V) | |
| ช่วงการตั้งค่าความต้านทานฉนวน | ขีดจำกัดบน: 0-2000MΩ ขีดจำกัดล่าง: 1-2000MΩ | |
| ช่วงการวัดความต้านทานฉนวน | 1.0-3000MΩ | |
| ความแม่นยำในการวัดความต้านทานของฉนวน | ≤100MΩ: ± (3% ของค่าที่อ่านได้ + 5 คำ) | |
| 100MΩ-1000MΩ: ± (ค่าการอ่าน 5% + 5 คำ) | ||
| ช่วงเวลาทดสอบ | 0.0,0.5-999.9 วินาที, 0.0=เอาต์พุตต่อเนื่อง | |
| AC ทนต่อแรงดันไฟฟ้า | วิธีทดสอบ | ไขลานสู่เปลือก ไขลานไปยังเทอร์มิสเตอร์ |
| ช่วงแรงดันไฟขาออก | AC: 300-3000V (ตัวเลือก 5000V) | |
| ความถูกต้องของแรงดันขาออก | ± (ค่าการตั้งค่า 2% +5V) | |
| ช่วงการวัดกระแสพังทลาย | 0.10-100.00mA | |
| ความแม่นยำในการวัดกระแสพังทลาย | ± (2% ของค่าที่อ่านได้ + 5 คำ) | |
| แบ่งช่วงการตั้งค่าปัจจุบัน | ขีดจำกัดบน: 0.10-100.0mA ขีดจำกัดล่าง: 0.00-100.0mA | |
| ช่วงเวลาทดสอบ | 0.0,0.5-999.9 วินาที, 0.0=เอาต์พุตต่อเนื่อง | |
| Turn-to-turn ทนต่อแรงดันไฟฟ้า | ช่วงแรงดันขาออก/ความแม่นยำ |
500V-3000V (ตัวเลือก 5000V) / ± (ค่าที่ตั้งไว้ 3% + 5V) |
| ความถี่ในการสุ่มตัวอย่าง | 40MHz | |
| เวลาเพิ่มขึ้นของรูปคลื่น | ≤0.5us | |
| การเปรียบเทียบรูปคลื่น | พื้นที่ สินค้าแตกต่าง | |
| ตัวเหนี่ยวนำ (ไม่จำเป็น) | วัดความถี่ | 100Hz/120Hz/1kHz/10kHz |
| ช่วงการวัดความเหนี่ยวนำ | 10.0uH~9999mH | |
| ความแม่นยำในการวัดค่าตัวเหนี่ยวนำ | ± 0.3% | |
| การหมุน | คำพิพากษา | เดินหน้า/ถอยหลัง/ไม่หมุน |
