| ชื่อแบรนด์: | Sinuo |
| เลขรุ่น: | SNE6815C |
| ขั้นต่ำ: | 1 |
| ราคา: | Customized |
| เงื่อนไขการจ่ายเงิน: | ที/ที |
| ความสามารถในการจําหน่าย: | 20 ชุด/เดือน |

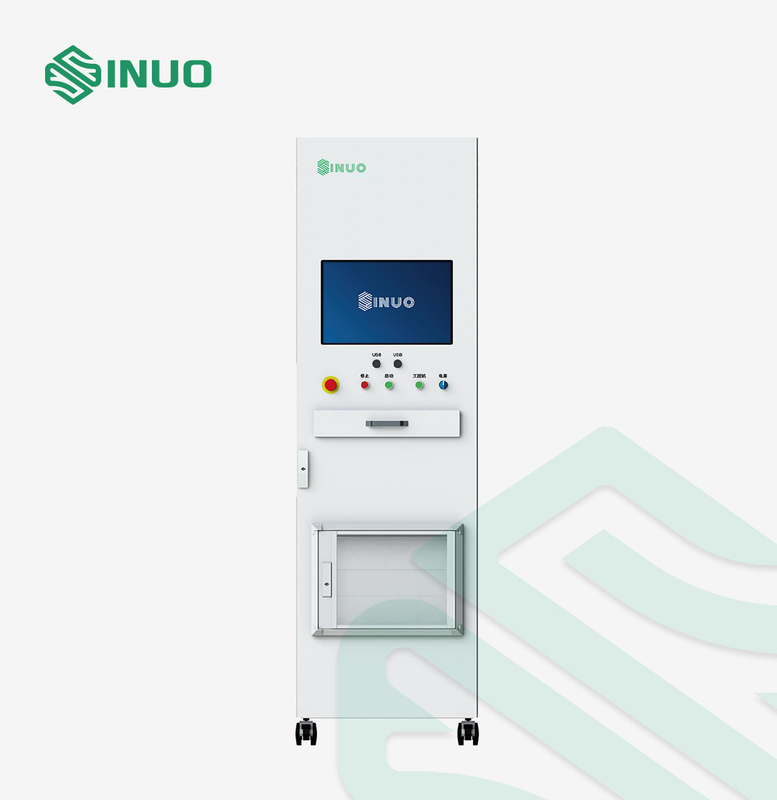

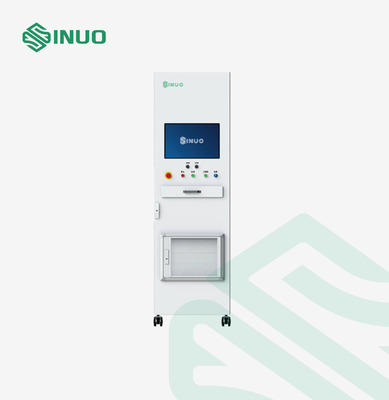

ISO 6469 ระบบทดสอบศักยภาพพิเศษของยานยนต์ไฟฟ้า
การปฏิบัติตามมาตรฐานและข้อ
ISO 6469-1:2019 ยานพาหนะสำหรับถนนที่ขับเคลื่อนด้วยไฟฟ้า — ข้อกำหนดด้านความปลอดภัย — ส่วนที่ 1: ระบบกักเก็บพลังงานแบบชาร์จซ้ำได้ (RESS)
IEC 62196:2020 ปลั๊ก เต้ารับ คอนเนคเตอร์รถยนต์ และทางเข้ารถยนต์-การชาร์จแบบนำไฟฟ้าของรถยนต์ไฟฟ้า
GB 7258-2017 เงื่อนไขทางเทคนิคด้านความปลอดภัยสำหรับการใช้งานยานยนต์
...
ภาพรวมอุปกรณ์
ระบบทดสอบนี้สามารถทำการทดสอบการปรับสมดุลที่อาจเกิดขึ้นสำหรับส่วนประกอบไฟฟ้าแรงสูงของรถยนต์ไฟฟ้าในระหว่างกระบวนการประกอบรถยนต์ทั้งคันเพื่อให้แน่ใจว่าจะลดความต่างศักย์ระหว่างชิ้นส่วนนำไฟฟ้าที่สัมผัสไฟฟ้าแรงสูงแต่ละชิ้นให้เหลือน้อยที่สุด เราจำเป็นต้องทำการทดสอบการปรับสมดุลศักย์ไฟฟ้าตามข้อกำหนดของมาตรฐานระหว่างเปลือกชิ้นส่วนไฟฟ้าแรงสูงแต่ละส่วนกับแท่นไฟฟ้า ตลอดจนชิ้นส่วนนำไฟฟ้าที่สัมผัสสองส่วนซึ่ง ผู้คนสามารถสัมผัสได้ในเวลาเดียวกัน
หลักการ
1. นำกระแสที่ระบุจากแหล่งพลังงานที่มีโหลดไม่เกิน 12KV จากนั้นนำไปใช้กับสายกราวด์ของพอร์ตชาร์จรถยนต์ ส่วนประกอบที่สัมผัสเปลือกนำไฟฟ้าและโครงรถ เราจะคำนวณค่าความต้านทานกราวด์ด้วยแรงดันตกที่วัดได้
2. เพื่อทดสอบความต้านทานการนำไฟฟ้าระหว่างสายกราวด์ของอินเทอร์เฟซการชาร์จรถยนต์แต่ละคัน เปลือกนำไฟฟ้าของชิ้นส่วนและโครงรถที่มีระยะห่างไม่เกิน 2.5 ม.
เงื่อนไขผู้พิพากษา
| เลขที่ | ชื่อ | เงื่อนไขผู้พิพากษา |
| 1 | ระบบแบตเตอรี่ + แท่นไฟฟ้า | R＜40mΩ |
| 2 | Front Dive Motor Controller + แท่นไฟฟ้า | R＜40mΩ |
| 3 | ตัวควบคุมมอเตอร์ไดฟ์ด้านหลัง + แท่นไฟฟ้า | R＜40mΩ |
| 4 | CDU + แพลตฟอร์มไฟฟ้า | R＜40mΩ |
| 5 | HVPTC + แพลตฟอร์มไฟฟ้า | R＜40mΩ |
| 6 | คอมเพรสเซอร์แรงดันสูง + แท่นไฟฟ้า | R＜40mΩ |
| 7 | ช่องเสียบสายไฟ AC ช่องเสียบ PE + แท่นไฟฟ้า | R＜40mΩ |
| 8 | มอเตอร์ขับเคลื่อนด้านหน้า + แท่นไฟฟ้า | R＜40mΩ |
| 9 | มอเตอร์ขับเคลื่อนด้านหลัง + แท่นไฟฟ้า | R＜40mΩ |
หน้าที่หลัก
1. หลายช่องสัญญาณ: บูรณาการ 10 ช่องสัญญาณศักยภาพอีควอไลเซอร์
2. หน้าจอแสดงผล: ใช้หน้าจอ LCD สีจริงขนาด 21.5 นิ้ว และมองเห็นอินเทอร์เฟซของกระบวนการทดสอบ ซึ่งสะดวกต่อการสังเกตและตัดสิน
3. แพลตฟอร์มเปิด: ติดตั้งฟังก์ชันแก้ไขโปรแกรมทดสอบ ฟังก์ชันแก้ไขโครงการทดสอบ ฟังก์ชันแก้ไขและพิมพ์รายงานทดสอบ ฟังก์ชันการตั้งค่าการอนุญาตผู้ใช้ ฯลฯ
4. ฟังก์ชั่นสแกนโค้ด: สามารถบันทึกหมายเลข VIN ของรถ หมายเลข VSN และหมายเลขอุปกรณ์เสริมหลัก และเชื่อมโยงบาร์โค้ดโดยอัตโนมัติเพื่อพิมพ์รายงานการทดสอบหลังจากการทดสอบเสร็จสิ้น
5.การจัดการสิทธิ์: การตั้งค่าการอนุญาตหลายระดับซึ่งสะดวกสำหรับการจัดการ
6. การจัดการข้อมูล: จัดการข้อมูลต่างๆ ปกป้องความสมบูรณ์และความปลอดภัยของข้อมูล และมีฟังก์ชันต่างๆ เช่น การสืบค้นและการส่งออก เพื่อตอบสนองความต้องการการจัดการข้อมูลของสายการผลิต
7. การป้องกันความปลอดภัย: การป้องกันกระแสเกิน, การป้องกันแรงดันเกิน, การป้องกันแรงดันไฟต่ำ, การป้องกันกระแสไฟรั่วและการป้องกันฉุกเฉิน ฯลฯ
8. ข้อมูลขนาดใหญ่: รองรับการจัดเก็บและวิเคราะห์ข้อมูลขนาดใหญ่การเชื่อมต่อระบบ MES เป็นต้น
9. การเริ่มต้นที่ยืดหยุ่น: รองรับวิธีการเริ่มต้นหลายวิธี เช่น การเริ่มต้นรหัสสแกน ปุ่มเริ่มต้น การเริ่มต้นระยะไกล ฯลฯ
10. การตัดสินอย่างชาญฉลาด: ตัวบ่งชี้หลักทั้งหมดมีหน้าที่ในการตั้งค่าขีดจำกัดบนและล่าง ตัดสินโดยอัตโนมัติ และป้องกันไม่ให้เกิดการตรวจสอบที่พลาดไปอย่างมีประสิทธิภาพ
คุณสมบัติหลักของอุปกรณ์
| มาตรฐานที่ใช้: | ISO 6469, IEC 62196 เป็นต้น |
| ทดสอบความแม่นยำ | ความแม่นยำพื้นฐาน 1% |
| แคลมป์พิเศษ | มีการใช้แคลมป์ทดสอบระดับไฮเอนด์ |
| การเพิ่มประสิทธิภาพโครงสร้าง | การรวมมาตรฐานและการปรับแต่งเข้าด้วยกัน ความสามารถในการปรับขนาดและความปลอดภัยได้รับการพัฒนาพร้อมกัน โครงสร้างเรียบง่าย และตรรกะที่ชัดเจน |
| การบังคับใช้ที่แข็งแกร่ง | วิธีการแขวนที่หลากหลาย ได้แก่ รถเข็นแบบแขวน รถเข็นประกอบ ราวแขวน ราวแขวนแบบคานยื่น ฯลฯ |
| สติปัญญาสูง | รายการทั้งหมดไม่จำเป็นต้องเชื่อมต่อกับสายวัดซ้ำ ๆ และการทดสอบทั้งหมดสามารถทำได้ในการเชื่อมต่อเดียว |
| โมดูลาร์ | การออกแบบสถาปัตยกรรมระบบเป็นแบบแยกส่วนและยืดหยุ่นได้ ระบบอัปเดตและขยายได้ง่าย ดูแลรักษาและอัปเกรดได้ง่าย |
| การปรับแต่งที่ยืดหยุ่น | ตามความต้องการของลูกค้า ให้การพัฒนาและการออกแบบที่กำหนดเองของแพลตฟอร์มอุตสาหกรรม เช่น ไฟเปิดประตูอัตโนมัติ การกระจายความร้อนของเครื่องปรับอากาศ |
| การก่อสร้างเว็บไซต์ | การจัดการการก่อสร้างโครงการ ความรู้ในการติดตั้ง การดีบักอุปกรณ์ ฯลฯ |
การกำหนดค่าหลัก
| พาวเวอร์ซัพพลาย | 220V±10%, 50Hz±5% |
| ข้อกำหนดด้านสภาพแวดล้อมในการทำงาน | 0-45 ℃, ≤85% |
| การกำหนดค่าระบบ | คอมพิวเตอร์อุตสาหกรรมระดับสูง + จอ LCD สีจริงขนาด 21.5 นิ้ว |
| เครื่องสำรองไฟ UPS | |
| ปืนสแกนสองมิติไร้สายหนึ่งมิติ | |
| เครื่องพิมพ์สติกเกอร์และใบเสร็จรับเงิน | |
| อินเทอร์เฟซ PLC, อินเทอร์เฟซ USB, อินเทอร์เฟซเครือข่าย, อินเทอร์เฟซสัญญาณไฟเตือน, อินเทอร์เฟซสวิตช์เท้า, อินเทอร์เฟซเครื่องพิมพ์, อินเทอร์เฟซปืนบาร์โค้ด | |
| การป้องกันความปลอดภัย | อุปกรณ์ไม่เริ่มการตรวจจับไฟฟ้าแรงสูงหากไม่ได้เสียบปลั๊กปืนชาร์จถอดปลั๊กปืนชาร์จในสถานะการตรวจจับ อุปกรณ์ควรตอบสนองทันเวลาเพื่อตัดแหล่งจ่ายไฟไปยังซ็อกเก็ต |
พารามิเตอร์ทางเทคนิคและโครงการทดสอบ
| ช่องทดสอบ | 1-10 ช่อง สามารถปรับแต่งช่องเพิ่มเติมได้ |
| ช่วงการวัด | 0-600mΩ |
| ความแม่นยำพื้นฐาน | ±1% |

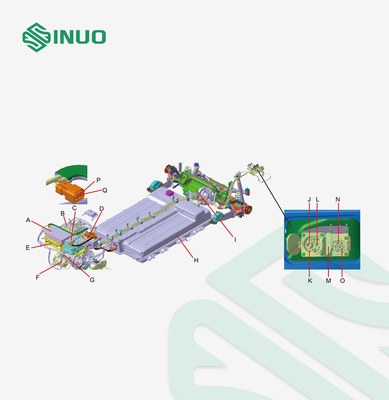

| โครงการทดสอบ | ศักยภาพการทดสอบอีควอไลเซอร์ | |||||
| AC ทนต่อการทดสอบแรงดันไฟฟ้า | อา | บี | ค | ดี | อี | F |
| DC ทนต่อการทดสอบแรงดันไฟฟ้า | ที่ชาร์จในรถยนต์ | ตัวควบคุมมอเตอร์ด้านหลัง TM | ตัวควบคุมมอเตอร์ TM ด้านหน้า | กล่องจ่ายไฟฟ้าแรงสูง | เครื่องทำความร้อนท่อประปา PTC ไฟฟ้าแรงสูง | คอมเพรสเซอร์เครื่องปรับอากาศ |
| การทดสอบความต้านทานฉนวน | ＜500mΩ | |||||
| โครงการทดสอบ | ศักยภาพการทดสอบอีควอไลเซอร์ | ||||
| AC ทนต่อการทดสอบแรงดันไฟฟ้า | จี | ชม | ฉัน | K | นู๋ |
| DC ทนต่อการทดสอบแรงดันไฟฟ้า | มอเตอร์ TM ด้านหน้า | ชุดประกอบแบตเตอรี่ | มอเตอร์ TM ด้านหลัง | สายกราวด์ของพอร์ตชาร์จ DC | สายกราวด์ของพอร์ตชาร์จ AC |
| การทดสอบความต้านทานฉนวน | ＜500mΩ | ||||
